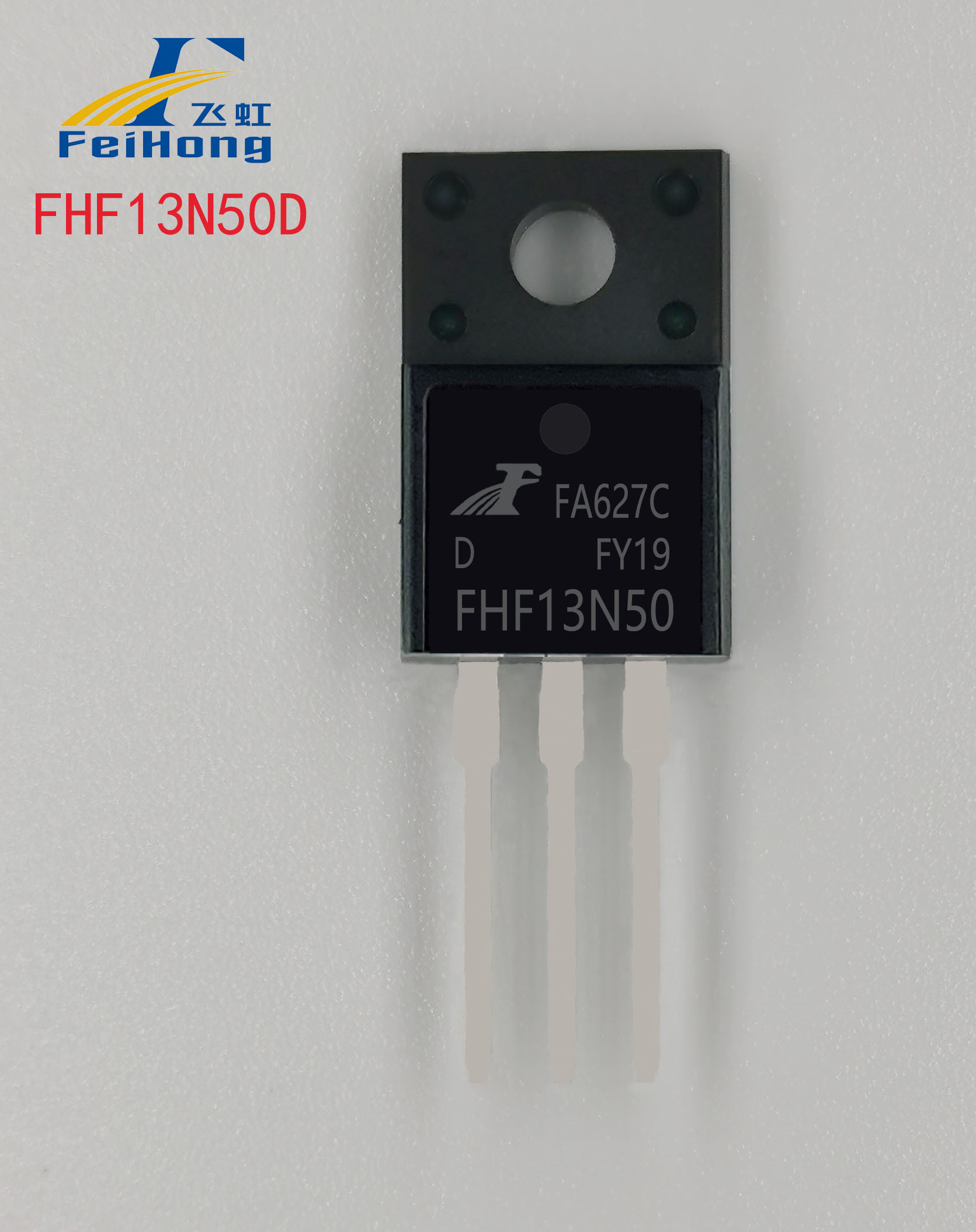

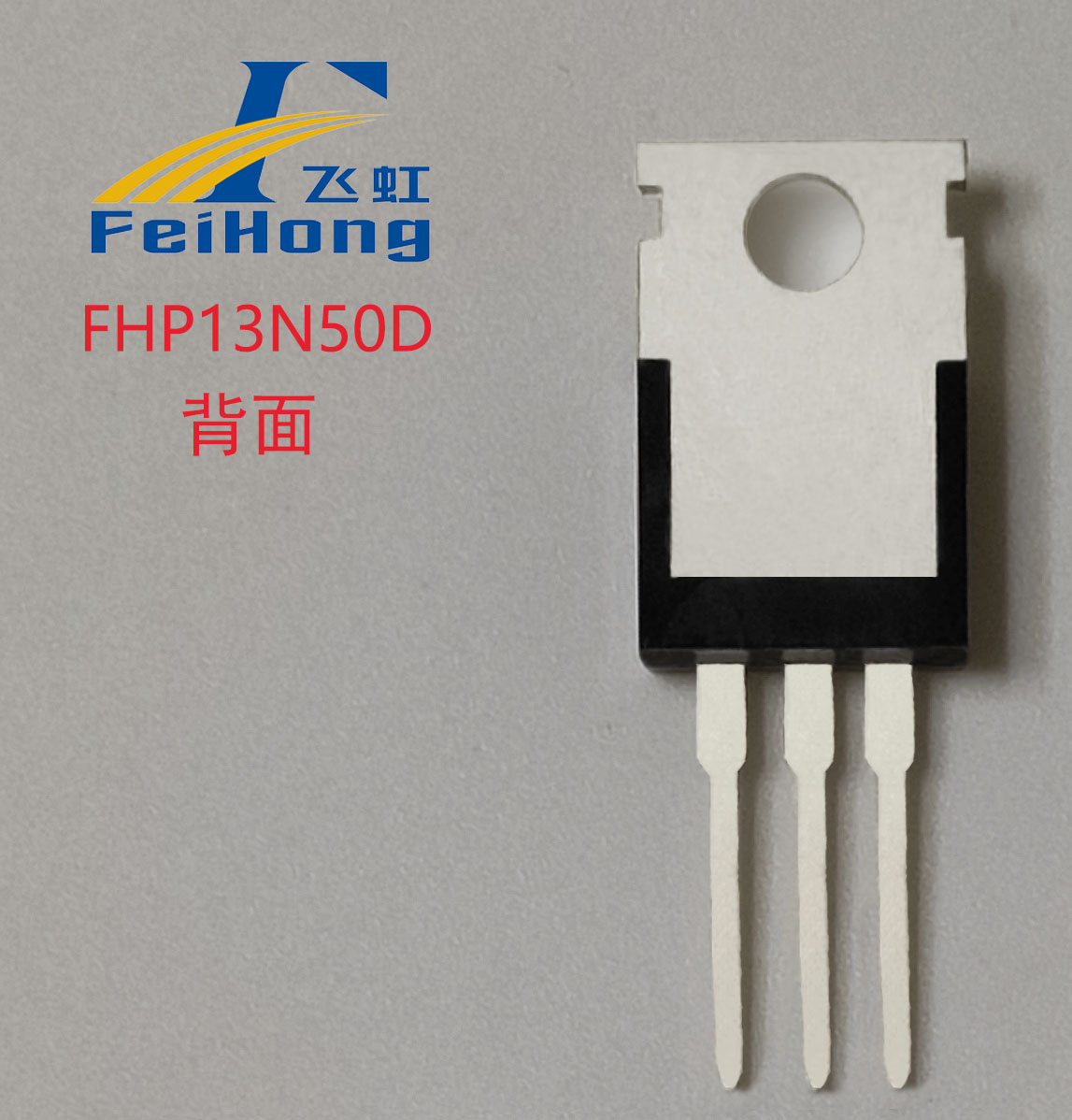

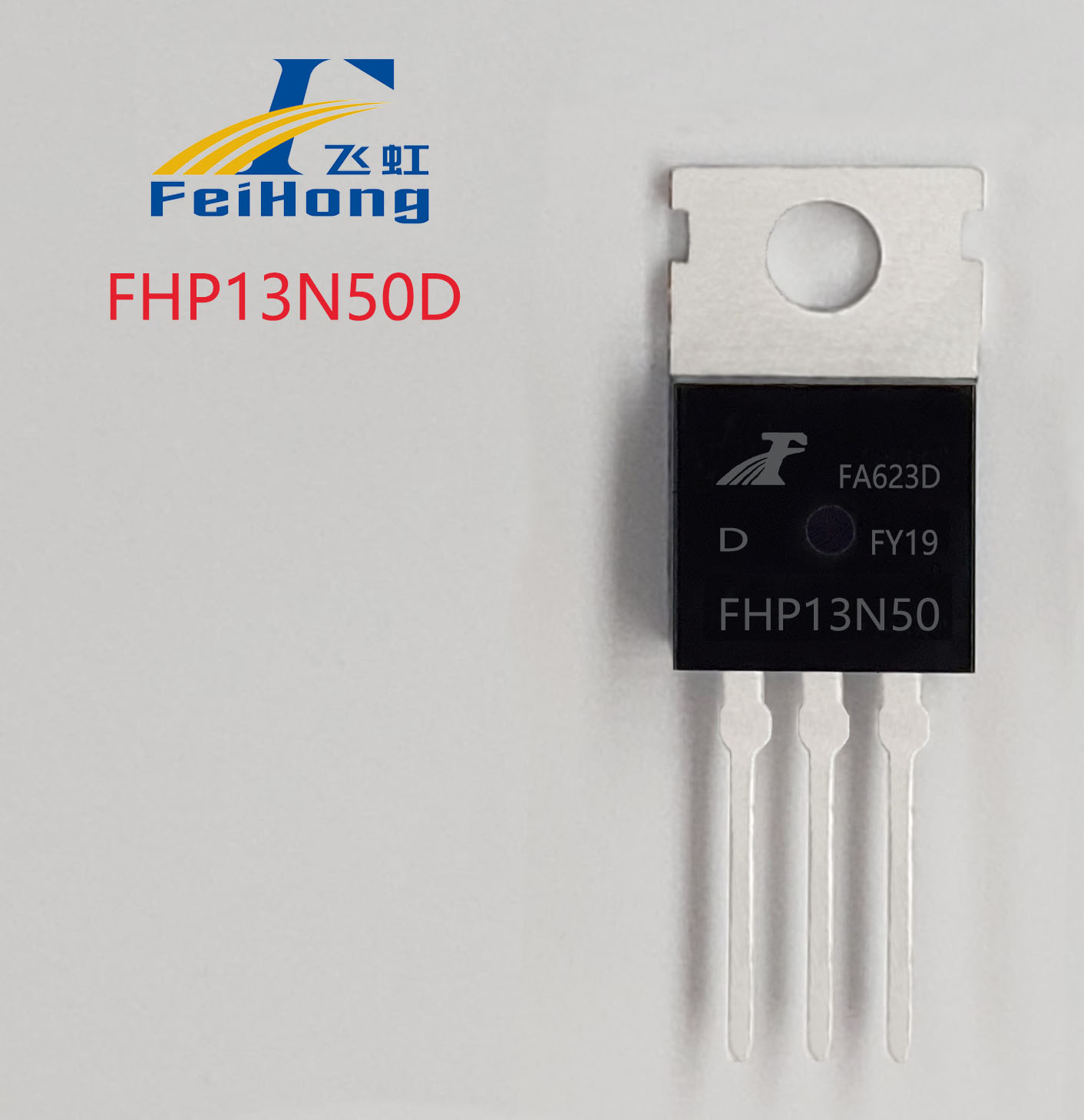

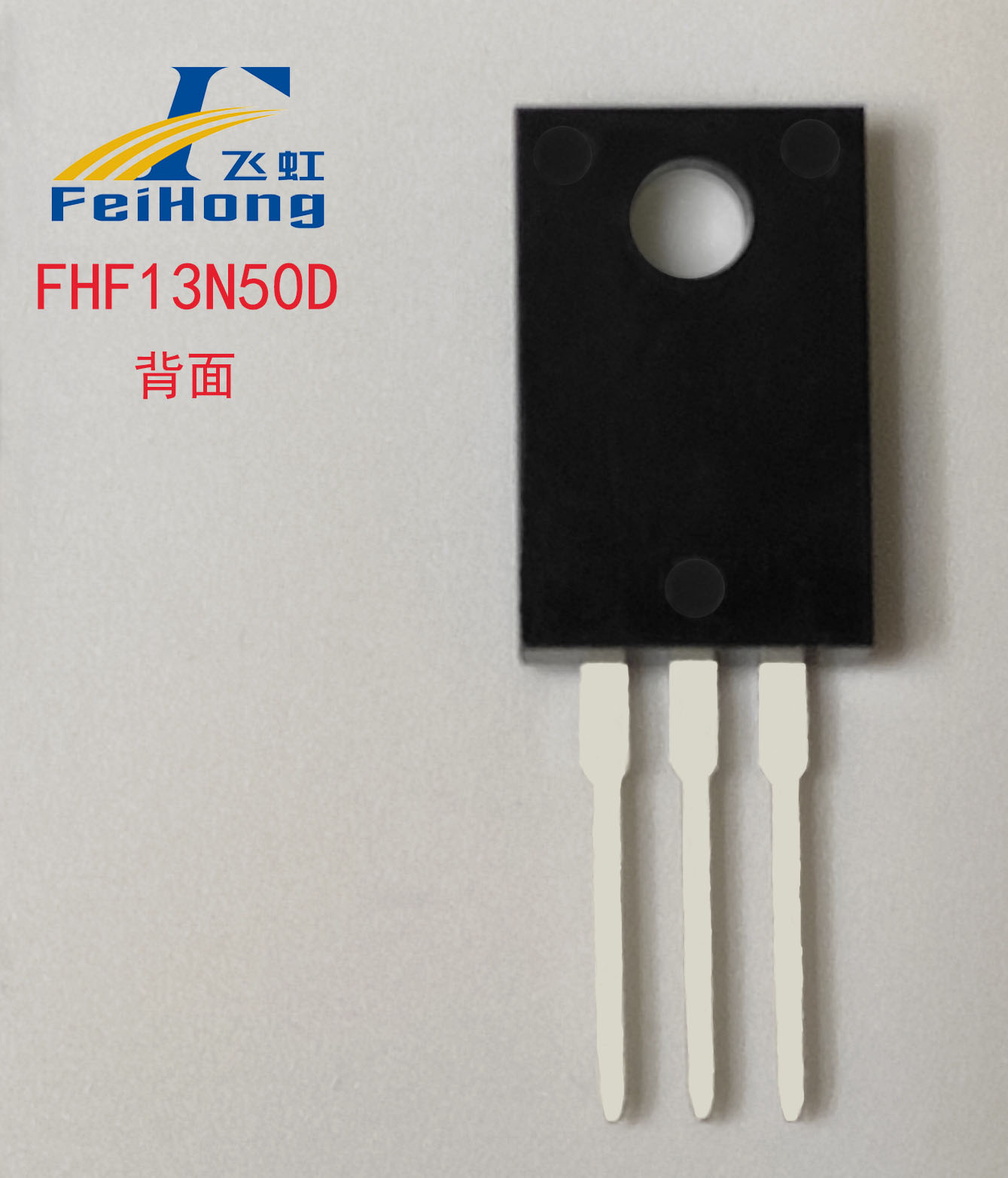

FHP13N50D/FHF13N50D

发布时间：2022-07-13 10:46:05

行业通用名：等

查看规格书 >

  • 13N50为N沟道增强型高压功率场效应管。该产品广泛适用于DC-AC电源转换器，DC-DC电源转换器，高压H桥PMW马达驱动，500W逆变器后级电路/开关电源/紫外线灯电子镇流器。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(Ω)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)
FHP13N50D/FHF13N50D
N
TO-220 TO-220F
30
2～4
13
500
0.36
0.46

产品详情

【产品介绍】

 13N50，为N沟道增强型高压功率场效应管。该产品广泛适用于DC-AC电源转换器，DC-DC电源转换器，高压H桥PMW马达驱动，500W逆变器后级电路/开关电源/紫外线灯电子镇流器。对标其它场效应管品牌型号：TK12A50D；

【产品特点】

FHP13N50/FHF13N50，13A, 500V, RDS(on) = 0.48Ω(max) @VGS = 10 V低电荷、低反向传输电容开关速度快，大芯片，耐过载冲击。


【应用举例】

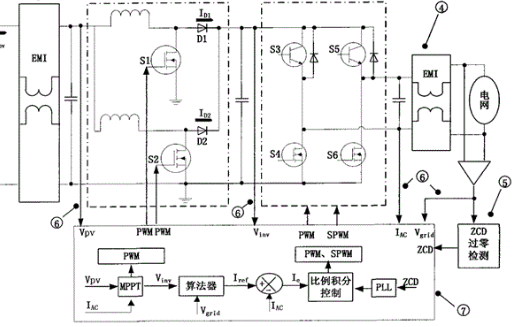

逆变器：




FHP/F13N50W适用于修正波输出的逆变器后级逆变全桥电路（Q3-Q6）。

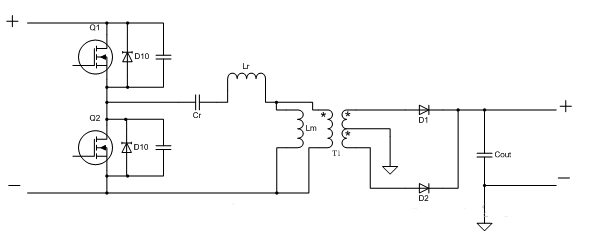

开关电源：




FHF13N50W适用于LLC拓扑结构、半桥式的开关电源上（Q1-Q2）。





【产品优势】

一致性好，高可靠性，雪崩耐量高。可替代市场上的通标型号13N50。
