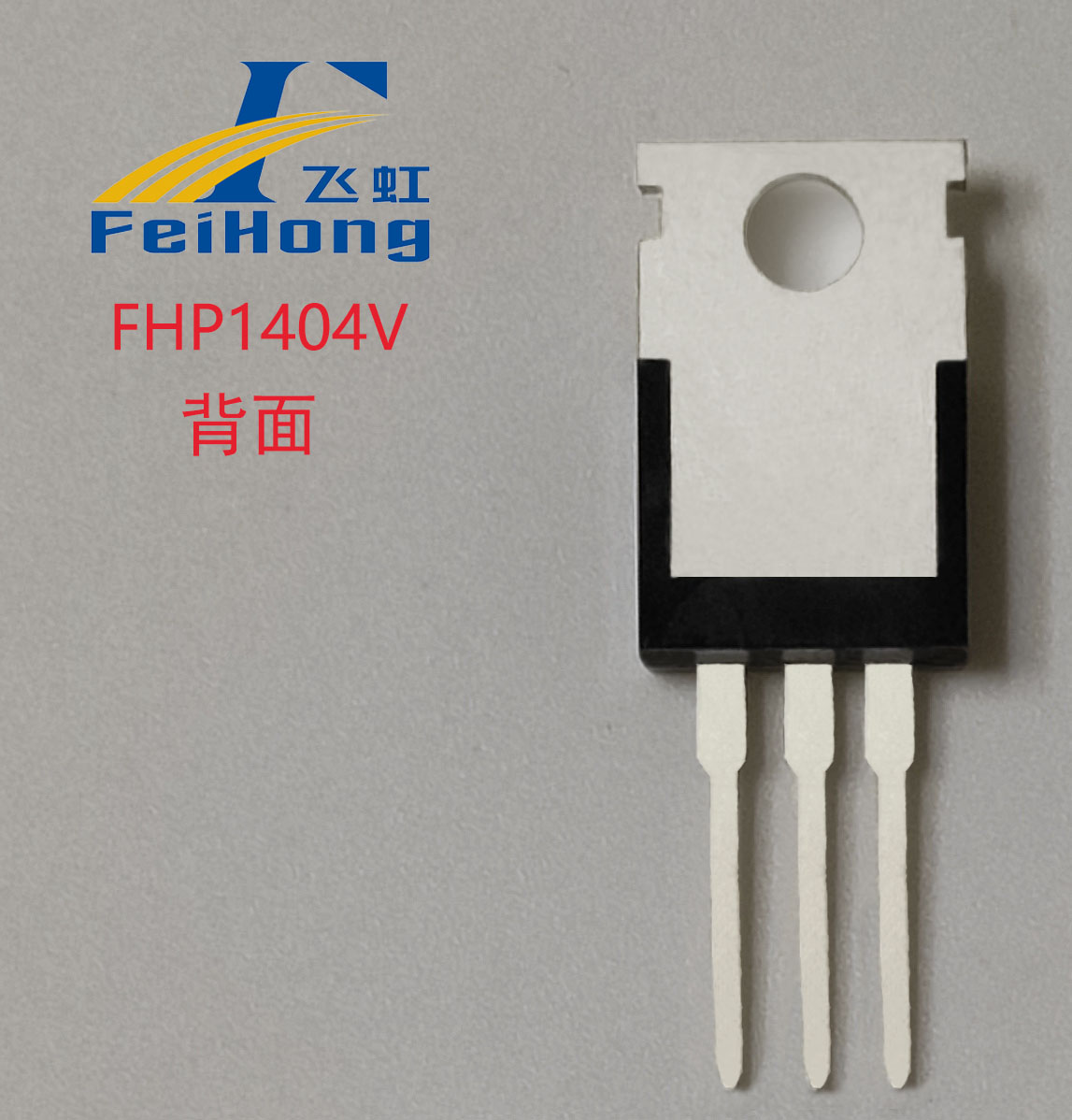

FHP1404V

发布时间：2025-03-01 10:14:50

行业通用名：IRF1404PbF、HY4004、FTP1404等

查看规格书 >

  • FHP1404V采用先进的沟槽技术，降低了导通损耗，提高了开关性能，提高了雪崩能量。该晶体管可用于各种功率开关电路，实现系统高效率和高可靠性。产品外形是TO-220封装，符合JEDEC标准，在环保上符合RoHS和REACH标准、无卤环保。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)		 Vgs=4.5v
(typ)		 Vgs=4.5v
(max)
FHP1404V
N
TO-220
10
3
250
45
1.95
2.5

产品详情

【产品名称】 FHP1404V

【FHP1404V产品类型】Trench  Power  MOSFET

【FHP1404V产品描述】 FHP1404V采用先进的沟槽技术，降低了导通损耗，提高了开关性能，提高了雪崩能量。该晶体管可用于各种功率开关电路，实现系统高效率和高可靠性。产品外形是TO-220封装，符合JEDEC标准，在环保上符合RoHS和REACH标准、无卤环保。

【FHP1404V可替代市场型号】 IRF1404PbF、HY4004、FTP1404

【FHP1404V产品特点】

（1）100% EAS测试。

（2）100% Rg测试。

（3）100% DVDS瞬间热阻测试。

（4）采用细化分档Vth,进一步提高了产品的一致性高。

（5）通过采用特色的trench工艺，结合优秀的封装BOM材料和生产管控，产品满足工业级需求。

（6）拥有极低的导通内阻RDS(on)，FHP1404V的导通内阻典型值相比IRF1404PbF的低44%。导通损耗低。

（7）雪崩耐量高，抗冲击性能强。

（8）FHP1404V拥有更高的电压余量，BVDSS_typ=55V，应对12V输入电压系统，电压安全系数更高。

【FHP1404V产品应用】：

（1）高频逆变器应用：12V蓄电池输入的车载高频逆变器中的DC/DC推挽拓扑升压电路。

（2）适合12V的全桥拓扑结构的太阳能工频离网逆变器应用。

（3）适合12V输入的音响电源中的DC-DC推挽拓扑升压电路。

（4）适合12V蓄电池供电的UPS不间断电源。

（5）适合大功率高频开关电源上的同步整流。
