FHP230N06V

发布时间：2024-11-29 10:52:45

行业通用名：HY3906P、 IRFB7537PBF等

查看规格书 >

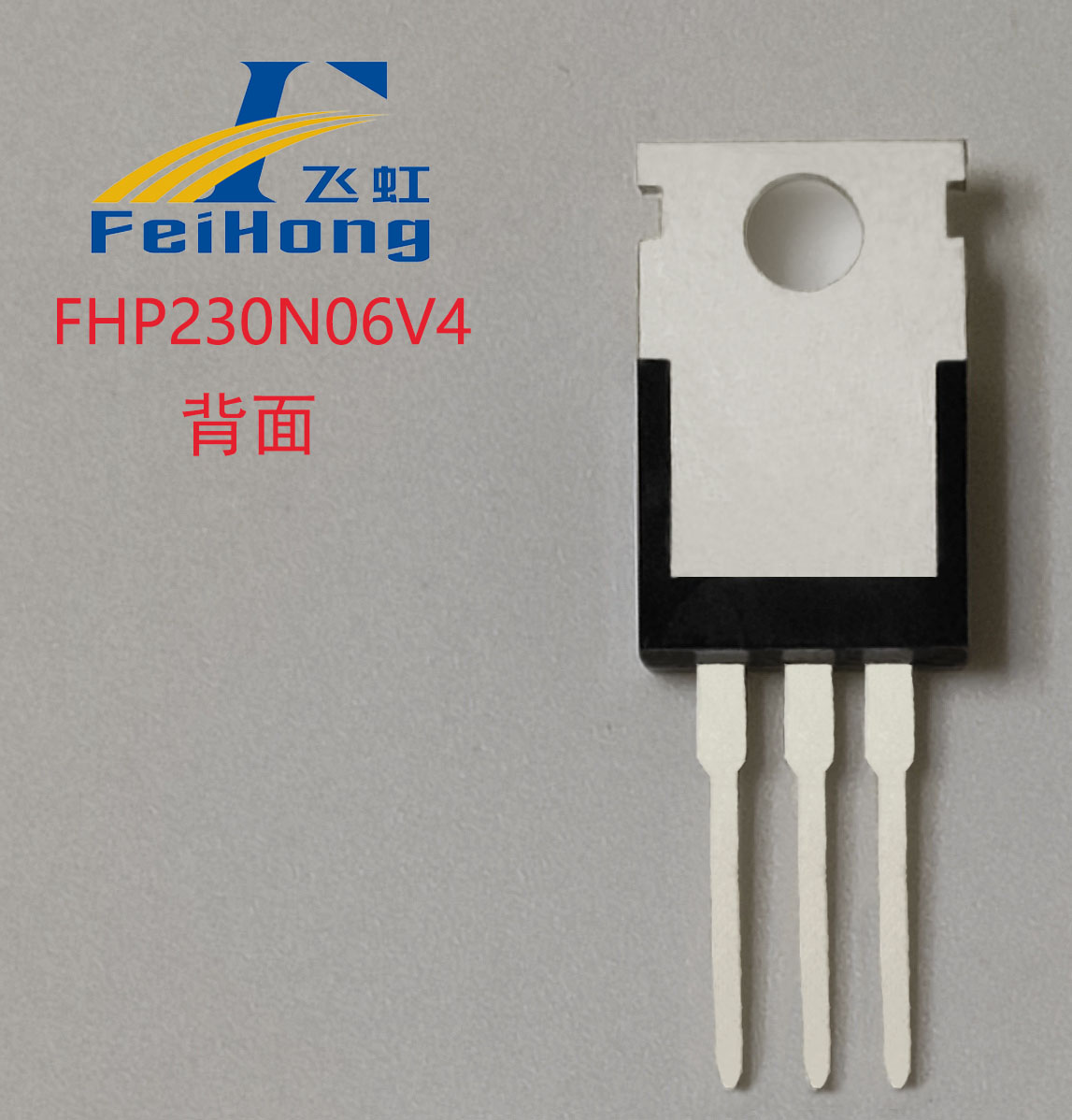

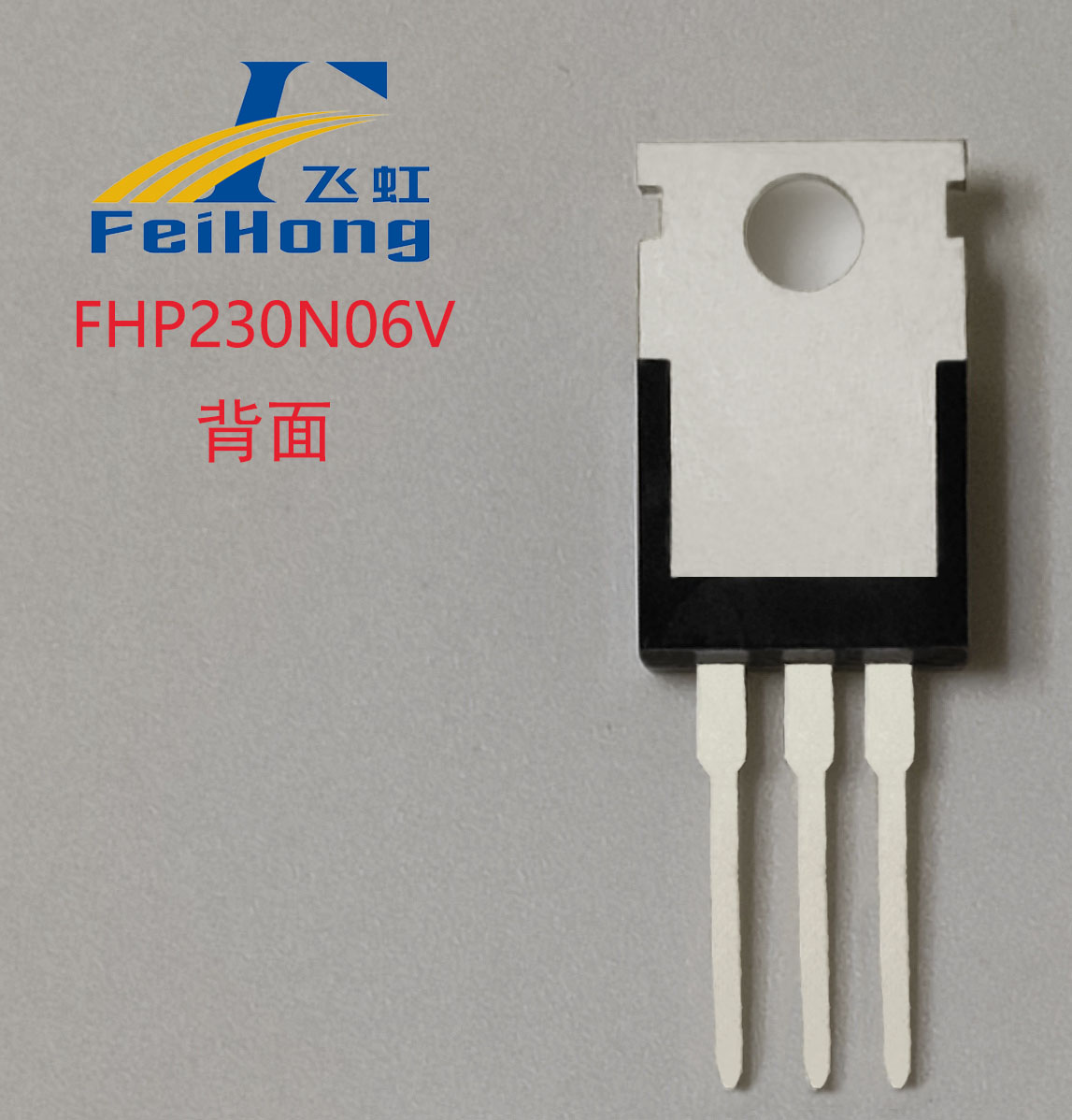

  • FHP230N06V采用先进的沟槽技术，降低了导通损耗，提高了开关性能，提高了雪崩能量。该晶体管可用于各种功率开关电路，实现系统小型化和高效率。产品外形是TO-220封装，符合JEDEC标准，在环保上符合RoHS和REACH标准、无卤环保。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

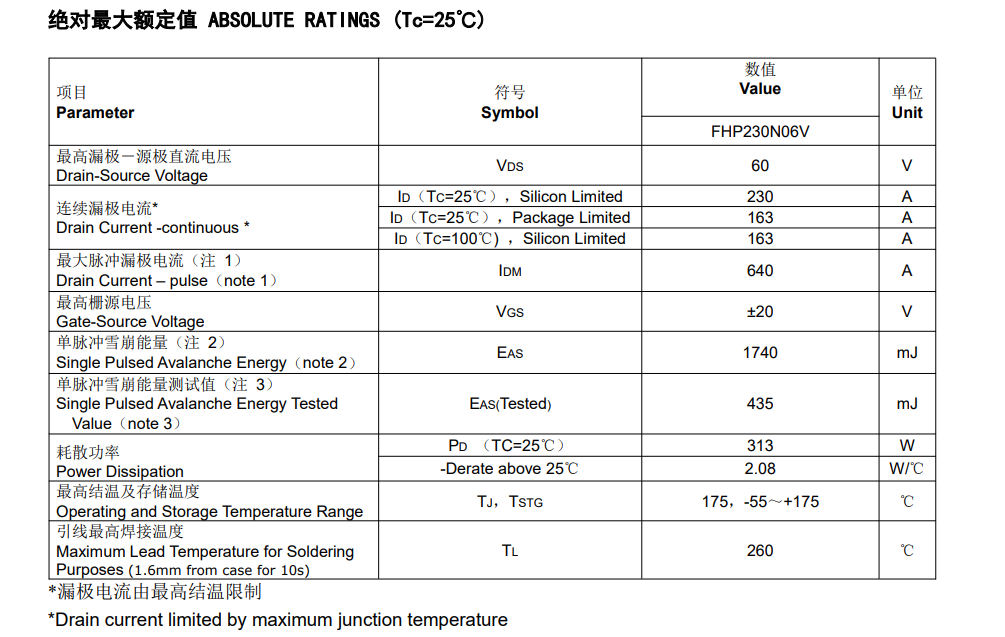

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)		 Vgs=4.5v
(typ)		 Vgs=4.5v
(max)
FHP230N06V
N
TO-220
20
3
230
60
2.5
3.0

产品详情

【产品名称】 FHP230N06V

【FHP230N06V产品类型】Trench  Power  MOSFET

【FHP230N06V产品描述】 FHP230N06V采用先进的沟槽技术，降低了导通损耗，提高了开关性能，提高了雪崩能量。该晶体管可用于各种功率开关电路，实现系统小型化和高效率。产品外形是TO-220封装，符合JEDEC标准，在环保上符合RoHS和REACH标准、无卤环保。

【FHP230N06V可替代市场型号】 HY3906P、 IRFB7537PBF

（1）与HY3906P相比拥有更低的导通内阻，降低了导通损耗，提高了品质因数FOM(RDSON*Qg)，性能更优。

（2）与IRFB7537PbF相比，提供了更高性价比的国产化替代产品。

【FHP230N06V产品特点】

（1）100% EAS测试。

（2）100% Rg测试。

（3）100% DVDS瞬间热阻测试。

（4）采用细化分档Vth,进一步提高了产品的一致性高。

（5）通过采用特色的trench工艺，结合优秀的封装BOM材料，使产品拥有高可靠性，开关速度快。

（6）拥有极低的导通内阻RDS(on)，优秀的品质因子FOM(RDS(on)*Qg)。

（7）雪崩耐量高，抗冲击性能强。

【FHP230N06V产品应用】

（1）高频逆变器应用：12V蓄电池输入的车载高频逆变器中的DC/DC推挽拓扑升压电路。

（2）适合全桥拓扑结构的工频逆变器应用。

（3）适合5串磷酸铁锂电池组搭配的户外储能电源，其逆变模块中的DC-DC推挽拓扑升压电路上使用。

（4）适合24-36V BLDC电机驱动控制器

（5）适合24V蓄电池供电的UPS不间断电源。

（6）适合大功率高频开关电源上的同步整流。
