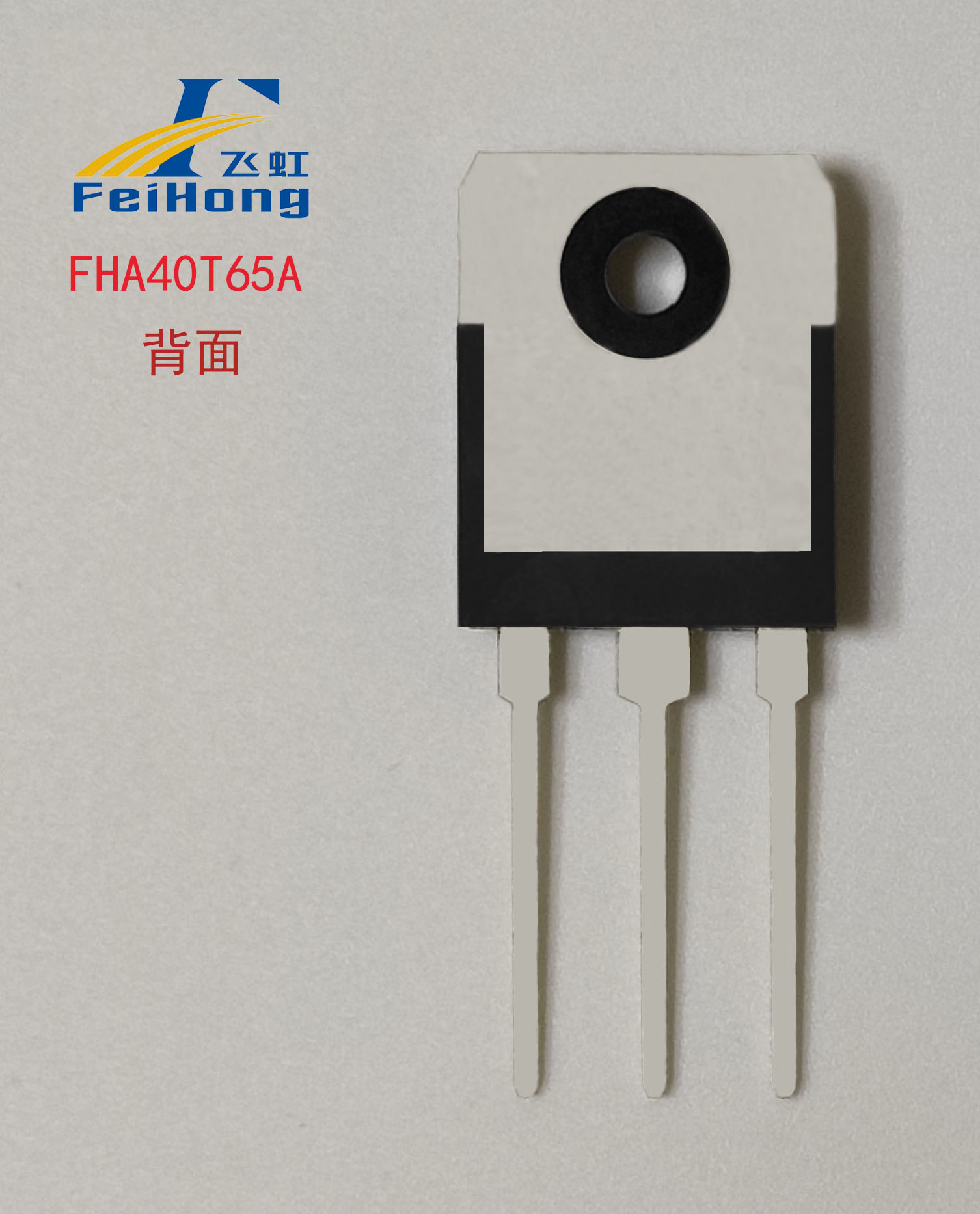

FHA40T65A

发布时间：2022-07-13 13:53:25

行业通用名：仙童FGH40N60SFD等

查看规格书 >

  • FHA40T65A是一款场N沟道沟槽栅截止型IGBT，广泛适用于高频车载正玄波AC220V逆变器、光伏逆变器、户外储能电源、UPS、变频器、电焊机和工业缝纫机等各类硬开关。可替代仙童FGH40N60SFD使用

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Model Package VGE(th)（V） IC-100℃（A） BVdss(V) VCESAT(V) VF(V) SwitchingFrequencyRange
型号 封装形式 typ max typ max
FHA40T65A
TO-3PN
4.9~6.5
40
650
1.51
1.85
2
2.5
0~60KHz

产品详情

【FHA40T65A产品类型】

  沟槽栅场截止型IGBT

  Trench-FS IGBT


【FHA40T65A产品描述】

       FHA40T65A是一款场N沟道沟槽栅截止型IGBT，使用Trench Field stop Ⅱ technology 和通过优化工艺，来获得极低的 VCEsat 饱和压降，并在导通损耗和关断损耗（Eoff）之间做出来良好的权衡。出色的导通压降与极短的拖尾电流为客户在优化系统效率时提供有力的帮助，此外FHA40T65A具备良好的短路特性，为电机驱动领域处理突发事件提供充足的裕量。广泛适用于高频车载正玄波AC220V逆变器、光伏逆变器、户外储能电源、UPS、变频器、电焊机和工业缝纫机等各类硬开关。

        其他IGBT管品牌替代型号：仙童FGH40N60SFD


【FHA40T65A产品特点】

        高可靠性，拥有反向并行的快恢复二极管，Trench Field Stop Ⅱ technology（拖尾电流非常短，出色的Vcesat饱和压降，关断损耗低），拥有正温度系数。






【FHA40T65A应用举例】


        1、FHA40T65应用于高频车载AC220V逆变器

               1.5KW机型：使用4只FHA40T65A在逆变器的全桥拓扑结构上

        高频车载AC220V逆变器IGBT应用


        2、FHA40T65应用于光伏逆变器，也叫太阳能逆变器

               微型逆变器：3KW机型使用8只FHA40T65A在全桥拓扑结构上

        微型逆变器IGBT应用


               单相组串式光伏逆变器：前级升压（Single Boost）

单相组串式光伏逆变器前级升压IGBT应用


               单相组串式光伏逆变器：后极逆变（Two-level）

        单相组串式光伏逆变器后级逆变IGBT应用



               单相组串式光伏逆变器：后极逆变（Heric）

        单相组串式光伏逆变器后级逆变IGBT应用




               单相组串式光伏逆变器：后极逆变（H6）

        单相组串式光伏逆变器后级逆变IGBT应用



        3、FHA40T65应用于电机驱动

              家电类的三相电机驱动电路图与上面的三相全桥拓扑结构相同

        电机驱动IGBT应用


        4、FHA40T65应用于电焊机

              4个IGBT为一个全桥，根据功率需求有的方案会进行并联加大功率适应，数量以2的倍数起

        电机驱动IGBT应用
