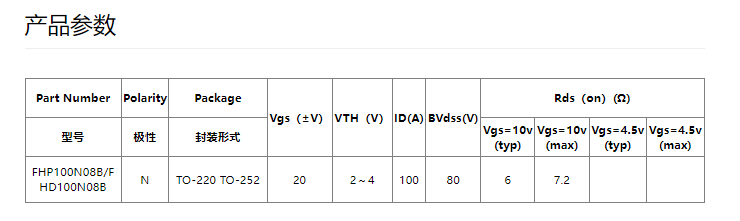

在逆变电源设计中，选择一款性能优异、稳定可靠的场效应管是确保系统高效运行的关键。然而，许多工程师和采购人员在选型过程中常常面临诸多痛点：参数复杂不易权衡、假货风险难以规避、散热设计不当导致器件失效等。面对这些问题，如何找到一款既能满足性能需求，又能兼顾成本控制和供货稳定的场效应管，成为亟待解决的难题。 飞虹半导体推出的100N08B场效应管，正是为解决这些痛点而生。作为一款N沟道沟槽工艺MOS管，100N08B不仅完美对标STP75NF75，更在多项关键参数上表现出色，为逆变电源设计提供了理想的解决方案。 首先，100N08B在电气性能上表现优异。其最高漏极-源极直流电压（VDS）可达80V，连续漏极电流（ID）在TC=25℃时为100A，TC=100℃时仍有68A，满足大电流应用需求。同时，其静态导通电阻（RDS(ON)）仅为6.0~7.2mΩ，有效降低了导通损耗，提高了系统效率。这些参数使得100N08B在逆变电源中能够稳定可靠地工作，确保系统的高效运行。 其次，100N08B在开关特性上同样出色。其开启延迟时间（td(on)）仅为28ns，上升时间（tr）为76ns，关闭延迟时间（td(off)）为128ns，下降时间（tf）为51ns。这些快速的开关特性使得100N08B在高频开关应用中表现出色，进一步提升了逆变电源的性能。 此外，100N08B还具备优异的散热性能和可靠性。其结到管壳的热阻（Rth(j-c)）仅为0.62℃/W，结到环境的热阻（Rth(j-A)）为62.5℃/W，有效降低了器件的工作温度，延长了使用寿命。同时，100N08B通过了100%雪崩测试、100%热阻测试和100%Rg测试，确保了其在各种恶劣环境下的稳定性和可靠性。 在成本控制方面，100N08B同样表现出色。作为国产MOS管的佼佼者，100N08B在性能与价格之间找到了完美的平衡，为逆变电源设计提供了高性价比的选择。此外，飞虹半导体作为国内大功率MOS管重点封装基地之一，拥有稳定的供货能力和完善的技术支持体系，确保客户在采购和使用过程中无后顾之忧。 总之，飞虹半导体的100N08B场效应管，凭借其优异的电气性能、快速的开关特性、出色的散热性能和可靠性，以及高性价比和稳定的供货能力，成为逆变电源设计中的理想选择。如果您正在为场效应管选型而烦恼，不妨试试飞虹半导体的100N08B，它或许正是您一直在寻找的解决方案。 立即行动，优化您的逆变电源设计！百度搜索“飞虹半导体”或拨打免费试样热线：400-831-6077，了解更多详情并申请免费试样，体验100N08B带来的卓越性能与稳定可靠。
