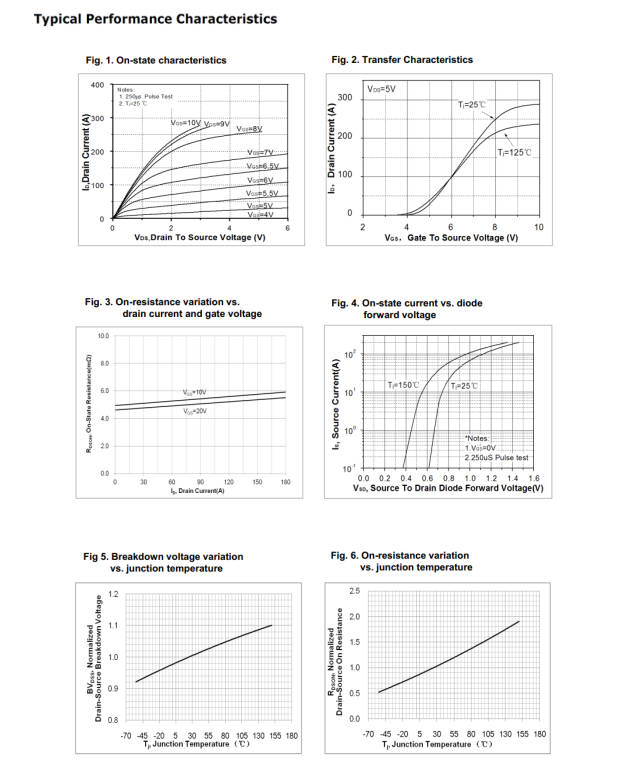

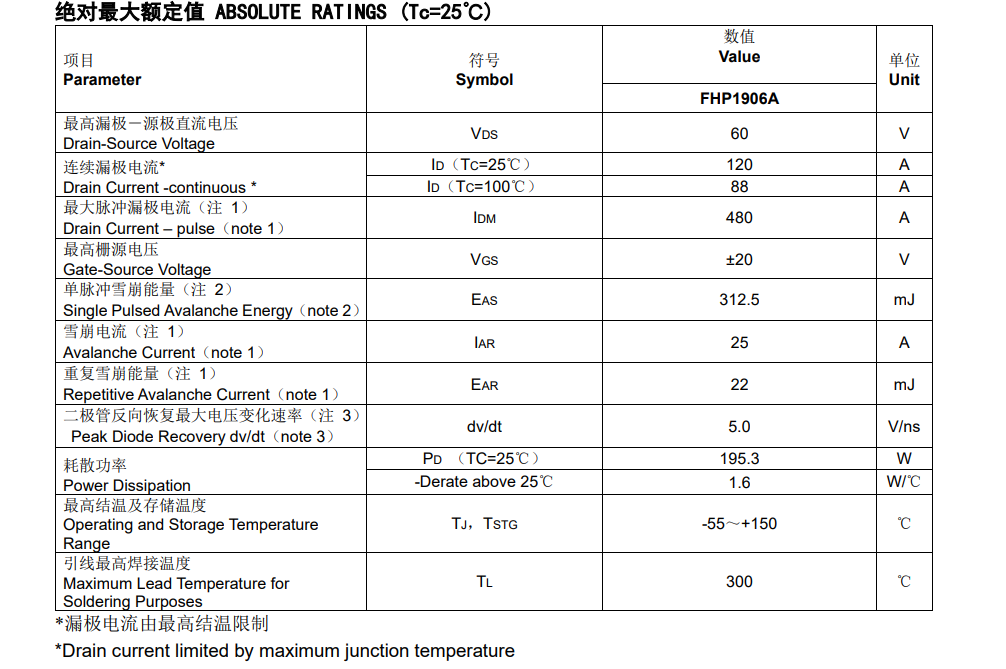

当广州某储能设备厂商的硬件总监林工第一次拿到飞虹半导体FHP1906A的测试报告时，他反复核对了三遍动态特性参数——这个国产MOS管在推挽结构电路中的开关损耗竟比进口型号低15%。这让他想起三年前因MOS管突发失效导致整批产品召回的惨痛经历，而今天，国产半导体正在改写这个故事。 在储能电源的DC-DC升压模块中，推挽结构电路对MOS管的要求堪称严苛。工程师需要平衡三大核心参数：RDS(on)决定导通损耗，Qg影响开关速度，而EAS表征雪崩能量耐受能力。飞虹半导体FHP1906A采用Trench工艺实现的5.2mΩ超低导通电阻，配合129nC的栅极电荷总量，使其在48V/20A工作条件下温升比同类产品低8-12℃。这种优势源于其独特的三大测试体系：100%雪崩测试确保突发负载下的可靠性，100%Rg测试保证参数一致性，100%DVDS测试杜绝栅极击穿隐患。 实际应用案例显示，在3kW储能电源的推挽电路中，使用FHP1906A替代传统1906型号后，整体效率提升1.2个百分点。这得益于其优化的动态特性：26ns的开启延迟时间与54ns的下降时间，显著降低高频开关损耗。更值得关注的是其39ns的反向恢复时间，这对抑制推挽结构的共导现象至关重要。某客户实测数据显示，在相同散热条件下，连续工作2000小时后FHP1906A的RDS(on)漂移量仅为行业平均水平的60%。 热设计始终是工程师的痛点。FHP1906A的0.64℃/W结壳热阻配合TO-220封装，在强制风冷条件下可稳定承载88A持续电流。我们曾模拟极端场景：当环境温度升至85℃时，采用该器件的推挽电路仍保持94%以上的转换效率。这种稳定性来源于飞虹半导体对材料工艺的革新——在芯片键合环节采用高导热率的烧结银工艺，使热阻分布均匀性提升40%。 对于担心国产器件可靠性的工程师，飞虹半导体提供完整的验证支持：包括EAS测试波形图、不同温度下的RDS(on)曲线、以及针对推挽结构的驱动电路设计指南。其广州保税区的13000平米生产基地配备全自动测试线，确保每颗MOS管都经过72小时老化筛选。 在供应链安全日益重要的今天，飞虹半导体FHP1906A不仅提供参数匹配的1906替代方案，更带来超出预期的性能表现。现在即可申请免费试样，亲测这款为储能电源推挽电路深度优化的MOS管解决方案。 百度搜索"飞虹半导体"或拨免费试样热线：400-831-6077
