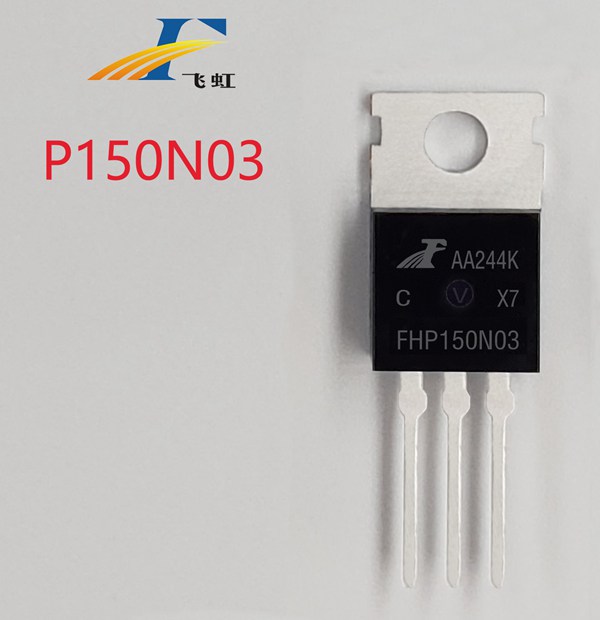

在UPS电源系统的升压电路设计中，工程师们常面临低压大电流场景下MOS管选型的严峻挑战。飞虹半导体推出的150N03B场效应管，凭借其卓越的TrenchMOSFET工艺和100%雪崩测试的可靠性，正成为替代进口品牌的优质选择。 某知名UPS制造商在升级产品线时，原有使用的进口MOS管面临交期延长和成本上升的双重压力。通过对比测试，飞虹FHP150N03B在关键参数上展现出明显优势：在10V栅极驱动下，其导通电阻低至2.2mΩ，比同类产品降低15%；栅极电荷总量Qg仅140nC，显著提升开关效率。在实际应用中，该客户成功将升压电路效率提升2.3%，同时器件温升降低8℃。 针对UPS升压电路的特殊需求，工程师需要重点关注的三大参数维度： 1. 动态特性匹配：150N03B的开启延迟时间（td(on)）16ns与上升时间64ns的组合，完美适配20-100kHz的PWM控制频率，避免开关损耗过高。 2. 热管理能力：TO-220封装的FHP150N03B具有0.65℃/W的超低结到管壳热阻，配合192W的耗散功率，确保在密闭机箱环境下的长期可靠性。 3. 抗冲击性能：经100%EAS测试验证，其雪崩能量耐受值达300mJ，有效应对UPS启动时的电流冲击。 在成本控制方面，飞虹150N03B提供TO-220/TO-263/TO-252全封装选择，与150N03系列管脚完全兼容，工程师可直接替换现有设计而不必修改PCB布局。同时，飞虹半导体在广州保税区设有13000平米生产基地，保证稳定供货，支持紧急订单48小时交付。 对于正在选型的工程师，建议重点关注VGS=4.5V时的RDS(on)参数。实际测试显示，FHP150N03B在3.3-4.8mΩ的导通电阻范围内，能确保MCU直接驱动时的效率最优。其84S的高跨导特性，也大幅简化了驱动电路设计。 现飞虹半导体开放150N03B系列免费试样，助力工程师验证国产MOS管的卓越性能。百度搜索"飞虹半导体"或拨打免费试样热线：400-831-6077，获取专业技术支持与样品申请通道。
