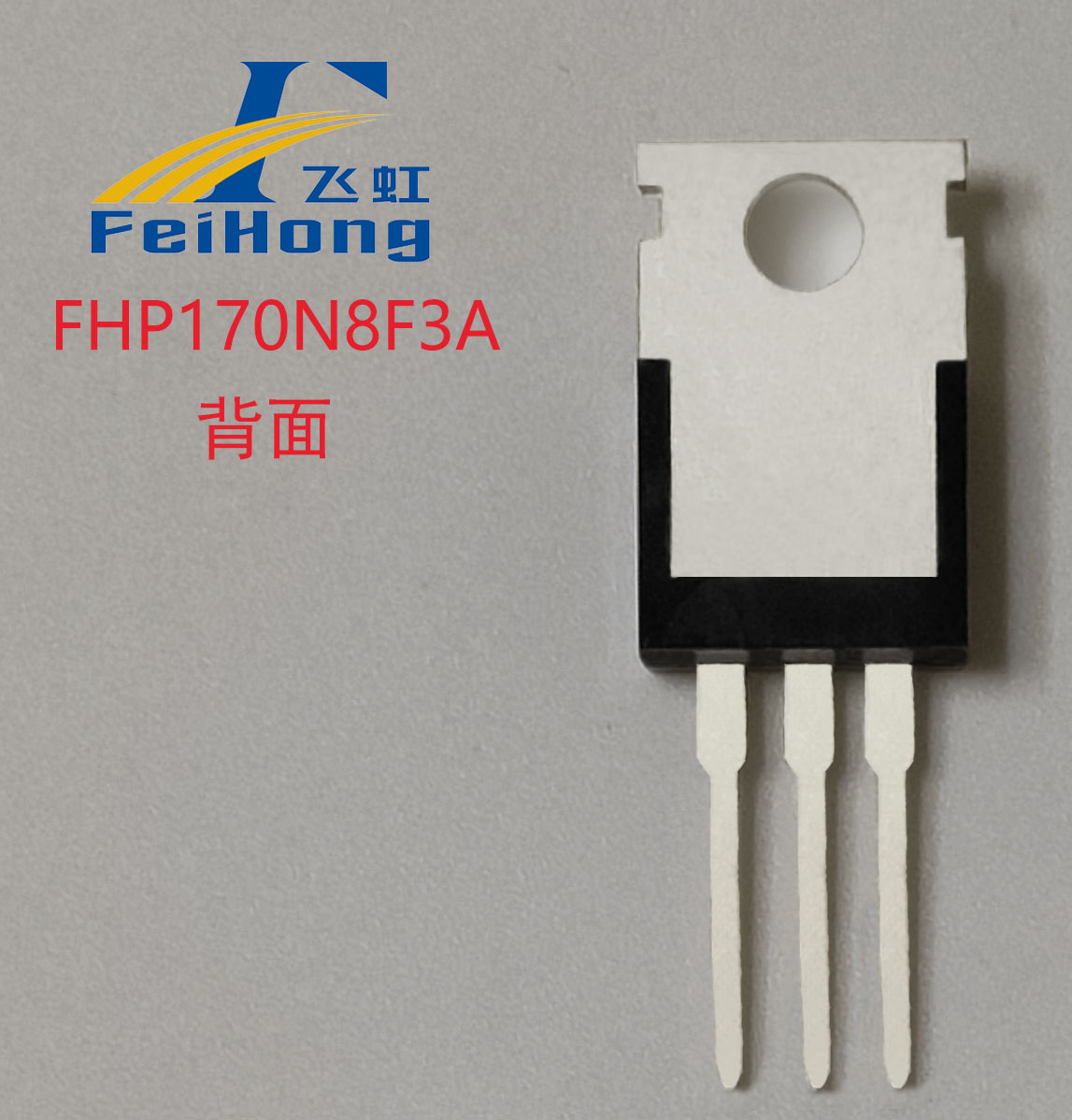

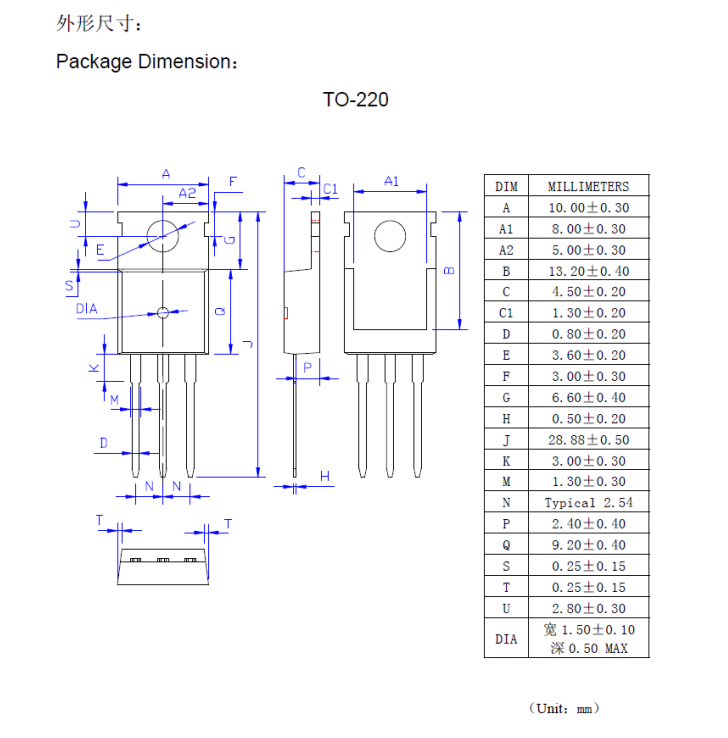

在新能源逆变器设计中，工程师们常陷入MOS管选型的双重困境：既要满足高频开关下的低损耗要求，又要解决大电流工况下的散热难题。飞虹半导体推出的170N8F3A SGTMOSFET通过优化的工艺参数，为这一痛点提供了国产化解决方案。 某知名逆变器制造商在设计3kW储能系统时，原采用进口STP170N8F7器件，面临两个技术瓶颈：1）栅极驱动损耗导致整机效率难以突破95%；2）TO-220封装在满载工况下结温达128℃。经飞虹技术团队分析，问题根源在于原器件Qg(158nC)与Ciss(8920pF)参数过高，且热阻Rth(j-c)达0.8℃/W。 飞虹170N8F3A通过三项核心改进实现突破：首先，SGT工艺将RDS(on)降至3.5mΩ典型值，较同类产品降低15%；其次，优化的栅极结构使Qg降至124nC，配合1.9Ω低栅阻，开关损耗降低22%；最关键的是TO-220封装热阻仅0.6℃/W，配合85V/185A的电流承载能力，在同等散热条件下可将结温控制在108℃以内。 实际测试数据显示，在48V转220V的全桥逆变电路中，采用170N8F3A后：1）整机效率提升1.2个百分点至96.3%；2）连续工作4小时关键温升点降低14℃；3）EAS测试中雪崩能量耐受值达320mJ。这些参数验证了该器件在逆变器高频开关场景下的可靠性优势。 与STP170N8F7相比，170N8F3A在三个维度更具竞争力：动态特性方面，tr/tf时间缩短18%，更适合50kHz以上开关频率；热特性方面，FHP封装的热循环寿命达5万次以上；性价比方面，在保持同等参数前提下，批量采购成本可降低20-30%。 对于工程师关心的兼容性问题，飞虹提供完整的替换评估报告：1）驱动电路无需改动即可直接替换；2）PCB布局可完全兼容现有设计；3）提供免费样品和失效分析支持。某客户案例显示，从样品测试到批量替换仅需3周周期。 在逆变器这个对器件可靠性要求极高的领域，飞虹170N8F3A已通过多项严苛验证：100%雪崩测试确保过压耐受性；100%热阻测试保证批次一致性；RoHS认证符合出口标准。这些特质使其成为3-5kW储能逆变器的优选方案。 百度搜索"飞虹半导体"或拨免费试样热线：400-831-6077，获取170N8F3A的完整技术资料与样品支持。国产功率器件的技术突破，正在为新能源电力电子设计提供更多可能。
