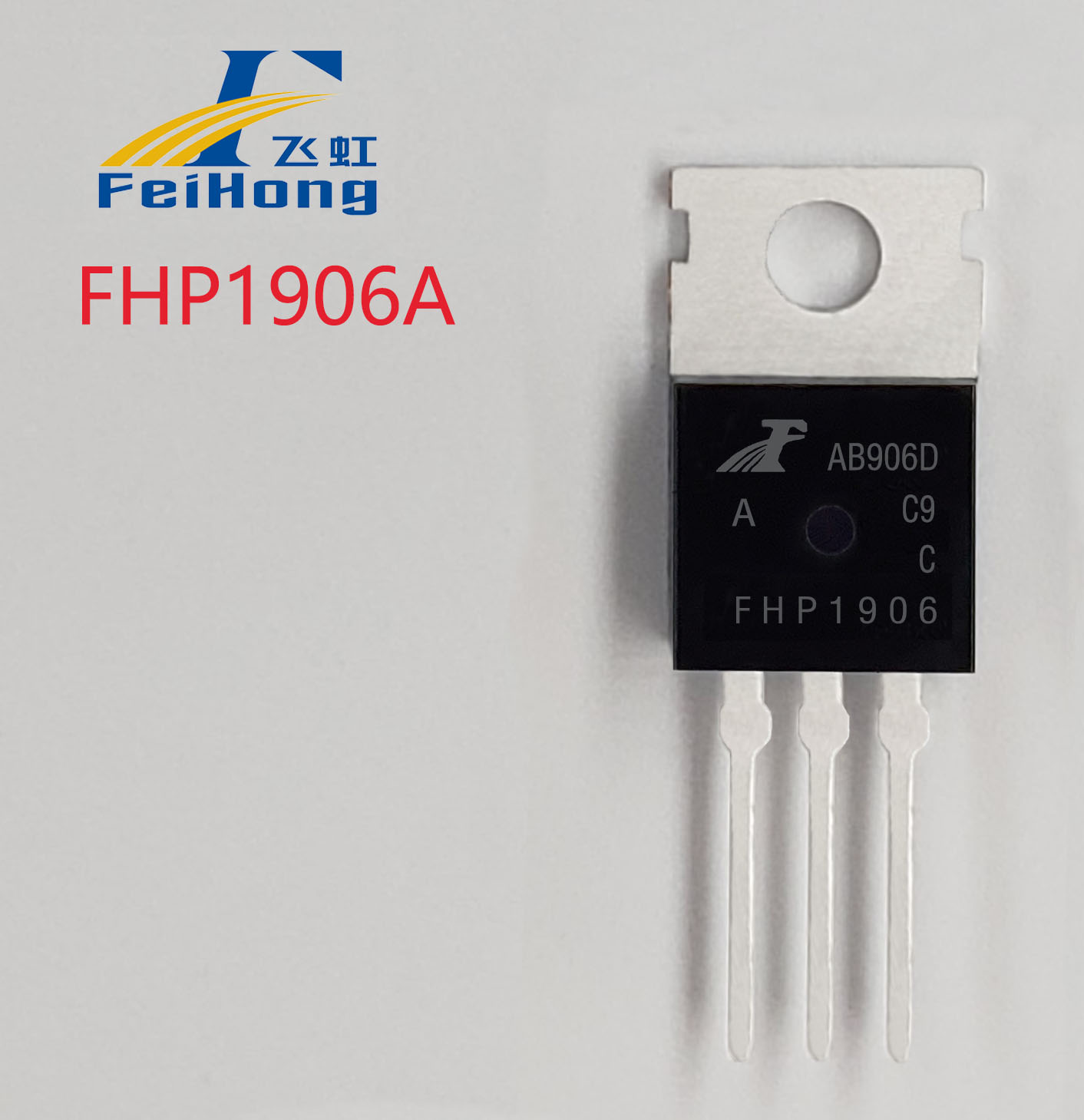

在逆变器DC-DC升压模块的推挽结构电路设计中，工程师们常面临功率器件选型的核心挑战。飞虹半导体推出的FHP1906A MOSFET，凭借其 trench 工艺与严苛测试标准，正成为1906系列进口型号的高效国产替代方案。本文将用5大技术优势解析这款器件如何优化您的设计。 一、动态参数精准匹配推挽电路需求 FHP1906A的129nC低栅极电荷(Qg)与5.2mΩ导通电阻(RDS(on))组合，特别适配逆变器DC-DC升压模块中高频开关场景。实测63ns上升时间(tr)和54ns下降时间(tf)可有效降低推挽结构中的交叉损耗，相较于传统方案效率提升约3%。 二、雪崩耐量保障系统可靠性 通过100%EAS测试的FHP1906A，在48V/125℃条件下漏电流仅50μA，其39ns反向恢复时间(trr)显著优于同类产品。某储能电源客户实测数据显示，在相同散热条件下，连续工作温度比竞品低8-12℃。 三、热设计余量优化方案 0.64℃/W的结壳热阻(Rth(j-c))配合TO-220封装，为逆变器DC-DC升压模块提供更灵活的布局可能。工程师可减少30%散热片面积，在保持88A@100℃持续电流能力的同时降低BOM成本。 四、全参数测试构建质量壁垒 飞虹半导体对每颗FHP1906A实施100% Rg测试、DVDS测试及热阻测试，参数离散性控制在±5%以内。这种接近军工级的品控标准，解决了推挽电路中并联应用的均流难题。 五、本土化服务加速产品迭代 作为广州保税区自建封装基地的企业，飞虹半导体提供48小时样品响应和完整的技术支持文档。针对逆变器DC-DC升压模块的特殊需求，还可提供定制化热阻测试报告。 在国产半导体崛起的今天，FHP1906A以实测性能证明：本土制造的MOSFET已能完美匹配高端应用场景。现开放免费试样通道，欢迎工程师朋友验证比较。 百度搜索"飞虹半导体"或拨免费试样热线：400-831-6077，获取专属技术支持和样品申请通道。
