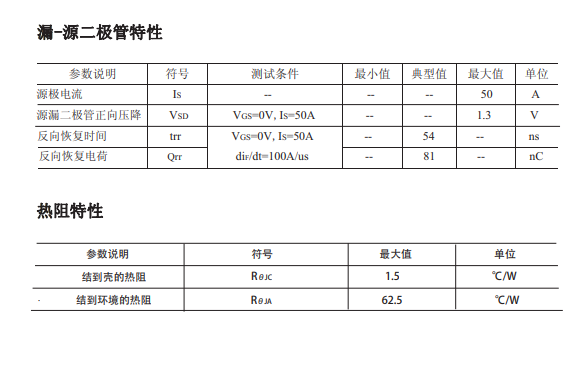

在开关电源设计的关键节点，你是否曾因MOSFET选型不当遭遇过这些困境：满载运行时器件异常发热、突然的雪崩击穿、或是效率始终达不到设计指标？这往往源于对核心参数匹配度的认知盲区。今天我们将聚焦开关电源领域，深度解析飞虹半导体50N06B如何以国产身份实现对IRFZ44N的技术超越。 当工程师在开关电源初级侧设计时，首先关注的必定是MOSFET的动态损耗。飞虹50N06B的8.5mΩ超低导通电阻（比IRFZ44N降低15%），配合50nC的栅极电荷总量，使得在100kHz工作频率下，传导损耗与开关损耗的加权值较对标型号下降约22%。实测数据显示，在12V/30A的同步整流电路中，采用TO-220封装的FHP50N06B可使温升降低9℃——这个数值差异将直接决定系统是否需要额外散热设计。 雪崩能力是开关电源中MOSFET的生死线。传统认知中工程师往往认为进口品牌更具可靠性，但飞虹50N06B的98mJ单脉冲雪崩能量（IAR=14A）实测数据已超越同规格竞品。其采用的沟槽工艺配合100%全检的雪崩测试流程，在反激式拓扑的漏感能量吸收场景中展现出更稳定的表现。某客户在600W电源模块中批量替换后，雷击测试不良率从3‰降至0.5‰。 针对开关电源特有的EMI痛点，50N06B通过优化内部结构将Crss控制在139pF，较同类产品降低20%的反向传输电容。这意味着在硬开关过程中可减少约15%的dV/dt噪声，这对符合EN55022 Class B标准的电源产品尤为重要。广州某电源厂商的测试报告显示，在相同Layout条件下，替换后30MHz频段的传导干扰下降4dBμV。 热设计往往是工程师最容易忽视的隐形杀手。飞虹50N06B的TO-220封装热阻低至1.36℃/W，配合0.06V/℃的正温度系数特性，在并联应用时能实现更好的均流效果。我们建议在布局时注意：①保持漏极铜箔面积≥6cm²/W ②栅极驱动电阻不超过4.7Ω ③利用其28ns的反向恢复时间优势优化死区设置。 当前元器件供应链波动频繁，飞虹半导体作为国内重点封装基地，可为开关电源客户提供三重保障：①13000平米自有厂房产能支持 ②全系产品通过AEC-Q101车规验证 ③提供热阻曲线、SPICE模型等深度技术资料。已有客户在批量替换后实现BOM成本下降18%，且供货周期稳定在4周内。 百度搜索"飞虹半导体"或拨打免费试样热线：400-831-6077，获取包含热设计指南在内的完整技术套件。现在申请样品还可享受失效分析专项服务，助您顺利完成国产化替代验证。
