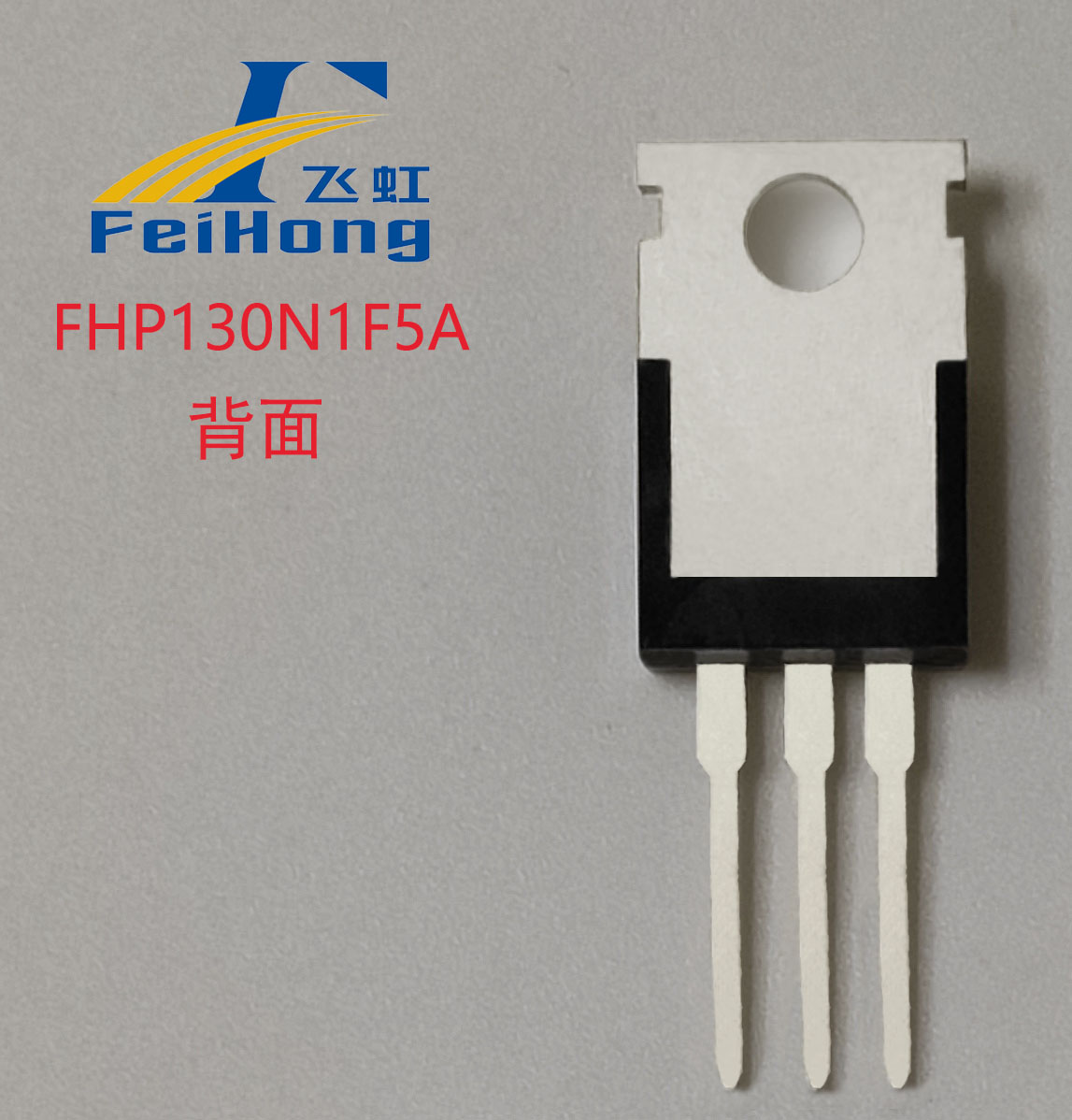

FHP130N1F5A/FHD130N1F5A/FHA130N1F5A

发布时间：2023-07-12 09:41:58

行业通用名：等

查看规格书 >

  • FHP130N1F5A场效应管100V 147A 4.7mΩ低栅极电荷，高效开关电源|逆变器MOS管选型推荐！

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)		 Vgs=4.5v
(typ)		 Vgs=4.5v
(max)
FHP130N1F5A/FHD130N1F5A/FHA130N1F5A
N
TO-220 TO-252
20
2～4
147
100
4.7
5.4

产品详情

产品类型

  • N沟道增强型场效应晶体管 (N-CHANNEL MOSFET)
  • 封装：TO-220 (FHP系列) / TO-263 (FHS系列)

产品描述

  • 型号：FHP130N1F5A / FHS130N1F5A
  • 连续漏极电流：147 A (硅限制) / 120 A (封装限制)
  • 漏源电压：100 V
  • 导通电阻：4.7 mΩ (典型值，@Vgs=10V)
  • 栅极电荷：74 nC (典型值)

产品特点

  • 低栅极电荷
  • 低Crss（典型值75 pF）
  • 开关速度快
  • 100%经过Rg测试、雪崩测试、热阻测试
  • 采用SGT工艺
  • 符合RoHS标准

应用举例

  • 开关电源 (Switch Mode Power Supplies)
  • 逆变器 (Power Management in Inverter System)
  • 电池管理系统 (Battery Management System)
  • UPS (Uninterruptible Power Supplies)
  • 电机驱动 (Motor Drive)
