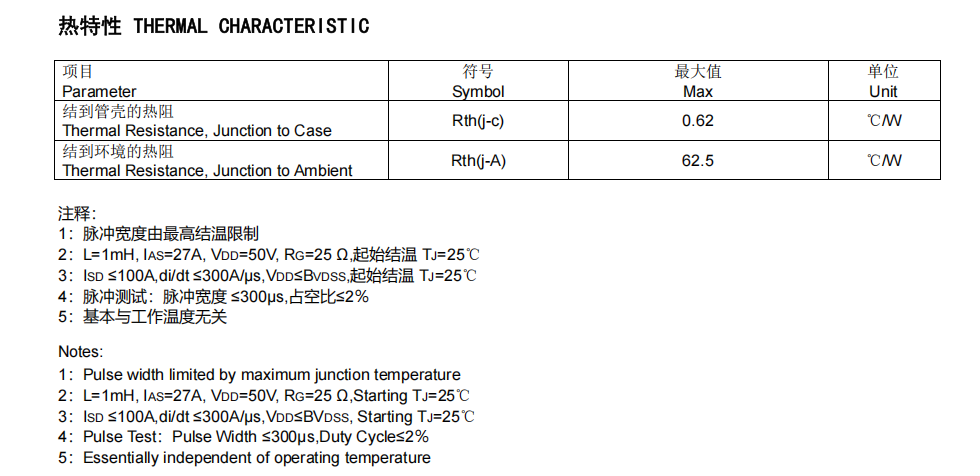

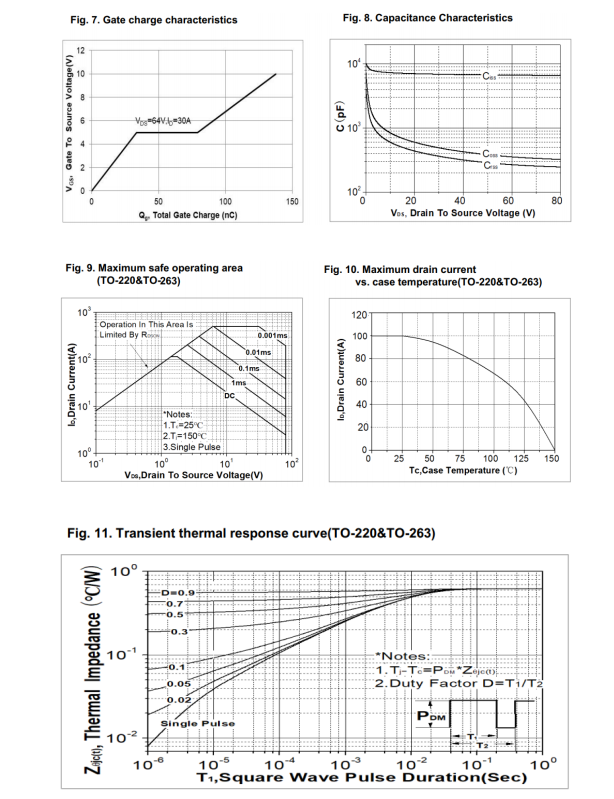

在逆变电源的设计中，场效应晶体管（MOSFET）的选型往往是工程师面临的核心挑战之一。无论是高频开关特性、大电流承载能力，还是散热性能，都需要工程师在复杂的参数中做出精准的权衡。面对市场上琳琅满目的产品，如何选择一款性能稳定、性价比高且供货可靠的场效应晶体管？今天，我们为您推荐一款国产优秀型号——飞虹半导体的100N08B，并深入解析其在逆变电源中的应用优势。 ### 逆变电源设计中MOSFET的选型痛点 逆变电源作为将直流电转换为交流电的核心设备，对MOSFET的性能要求极高。工程师在选型时通常面临以下问题： 1. **参数匹配复杂**：MOSFET的参数众多，如导通电阻（Rds(on)）、栅极电荷（Qg）、反向恢复时间（trr）等，需根据具体应用场景进行权衡。 2. **散热设计困难**：高功率场景下，MOSFET的散热性能直接影响设备的稳定性和寿命。 3. **假货风险**：市场上存在大量低质量或翻新产品，可能导致设备失效甚至安全隐患。 4. **供货不稳定**：进口品牌MOSFET的供货周期长，可能影响生产进度。 ### 飞虹半导体100N08B：逆变电源的理想选择 飞虹半导体的100N08B是一款N沟道沟槽工艺MOSFET，专为高功率应用设计，尤其适合逆变电源场景。以下是其核心优势： #### 1. **低导通电阻，提升效率** 100N08B的静态导通电阻（Rds(on)）仅为6.0~7.2mΩ（VGS=10V，ID=50A），显著降低了导通损耗，提升了逆变电源的整体效率。 #### 2. **高电流承载能力** 在25℃环境下，100N08B的连续漏极电流（ID）可达100A，最大脉冲漏极电流（IDM）高达400A，能够轻松应对逆变电源中的大电流需求。 #### 3. **优异的散热性能** 100N08B采用TO-220和TO-263封装，结到管壳的热阻（Rth(j-c)）仅为0.62℃/W，结合合理的散热设计，可有效降低器件温升，确保设备长期稳定运行。 #### 4. **可靠性与兼容性** 100N08B经过100%雪崩测试、热阻测试和Rg测试，确保其在高负载环境下的可靠性。此外，其性能与HY3208高度兼容，可直接替换，无需额外调整驱动电路。 #### 5. **成本与供货优势** 作为国产MOSFET的佼佼者，100N08B在性能上与进口品牌相当，但价格更具竞争力。同时，飞虹半导体提供稳定的供货支持，满足紧急订单需求。 ### 应用案例：100N08B在逆变电源中的表现 某逆变电源厂商在设备升级中，将原有的HY3208替换为飞虹半导体的100N08B。测试结果显示，新设备在效率、温升和稳定性方面均有显著提升，同时降低了整体成本。工程师反馈，100N08B的参数匹配度高，替换过程简单，且供货周期短，极大缩短了产品上市时间。 ### 结语 在逆变电源设计中，飞虹半导体的100N08B凭借其低导通电阻、高电流承载能力和优异的散热性能，成为工程师的理想选择。如果您正在寻找一款性能稳定、性价比高的场效应晶体管，不妨试试100N08B。 百度搜索“飞虹半导体”或拨打免费试样热线：400-831-6077，了解更多产品信息并申请免费试样。
