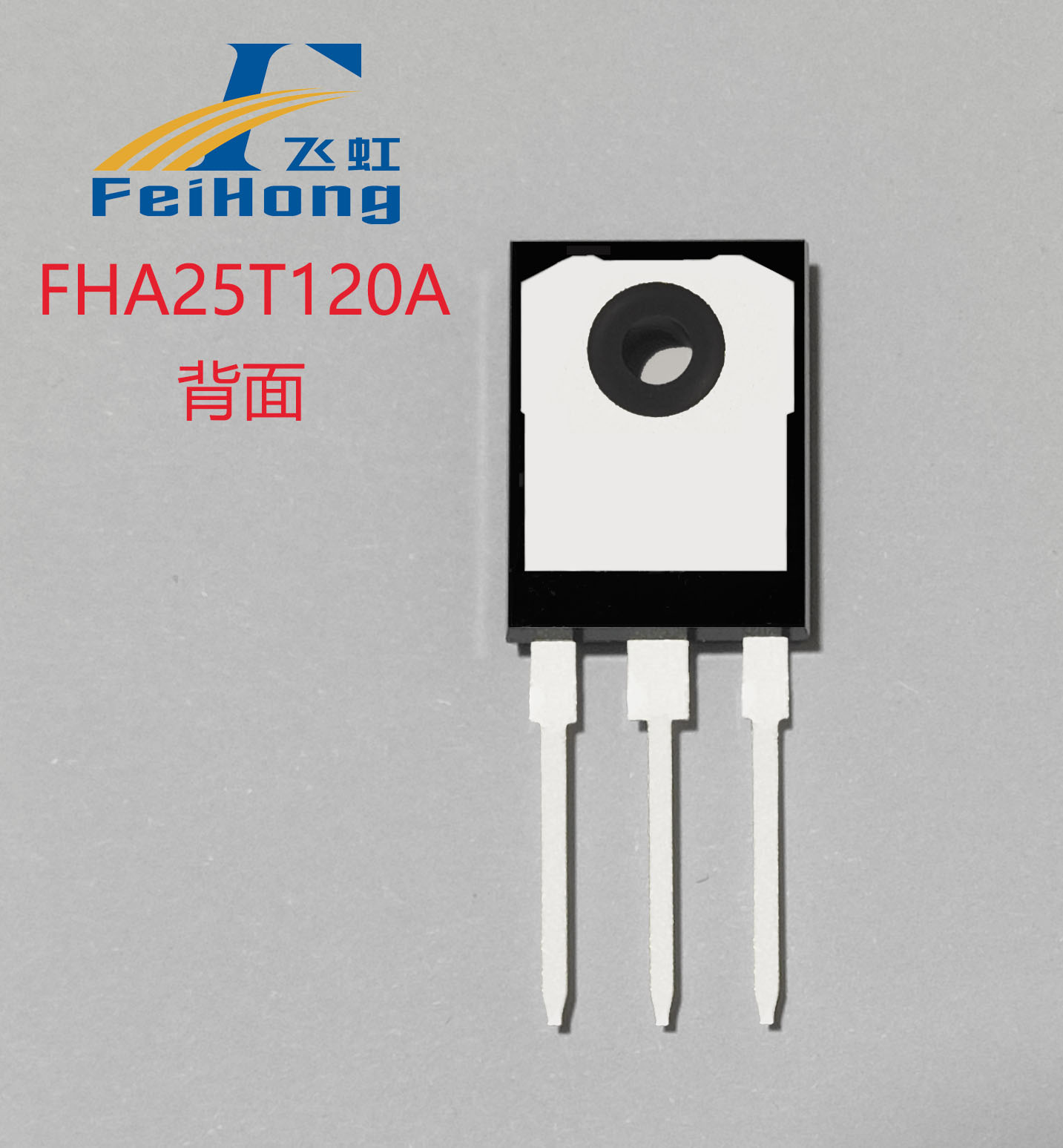

FHA25T120A

发布时间：2023-07-12 09:41:58

行业通用名：ON品牌的NGTB25N120FL2WG等

查看规格书 >

  • FHA25T120A是一款场沟槽栅截止型IGBT，使用Trench Field stop technology 和通过优化工艺，来获得极低的 VCEsat 饱和压降，并在导通损耗和关断损耗（Eoff）之间做出来良好的权衡。出色的导通压降与极短的拖尾电流为客户在优化系统效率时提供有力的帮助，广泛适用于光伏逆变器、UPS、电焊机等各类软硬开关和PFC电路，可适用开关频率1~40KHz。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Model Package VGE(th)（V） IC-100℃（A） BVdss(V) VCESAT(V) VF(V) SwitchingFrequencyRange
型号 封装形式 typ max typ max
FHA25T120A
TO-247
5.4～6.6
25
1200
1.78
2.2
1.7
2.2
0~60KHz

产品详情

【FHA25T120A产品类型】

  场沟槽栅截止型IGBT




【FHA25T120A产品描述】

     FHA25T120A是一款场沟槽栅截止型IGBT，使用Trench Field stop  technology 和通过优化工艺，来获得极低的 VCEsat 饱和压降，并在导通损耗和关断损耗（Eoff）之间做出来良好的权衡。出色的导通压降与极短的拖尾电流为客户在优化系统效率时提供有力的帮助，广泛适用于光伏逆变器、UPS、电焊机等各类软硬开关和PFC电路，可适用开关频率1~40KHz。


【FHA25T120A产品特点】

        高可靠性、拥有反向并行的快恢复二极管、Trench Field Stop  technology（拖尾电流非常短、出色的Vcesat饱和压降、关断损耗低）、拥有正温度系数、Tjmax=175℃ 、开关频率fsw=40KHz



【 FHA25T120A应用举例】



        1、Solar Inverter(太阳能逆变器)

              FHA25T120A可使用在下图原理中的三相全桥逆变拓扑结构上







        2、UPS

               FHA25T120A在下图原理中可作为PFC和全桥IGBT逆变。







        3、电焊机

             FHA25T120A可在下图原理的全桥拓扑结构上使用。





        4、PFC

              如UPS中的单管IGBT作为PFC
