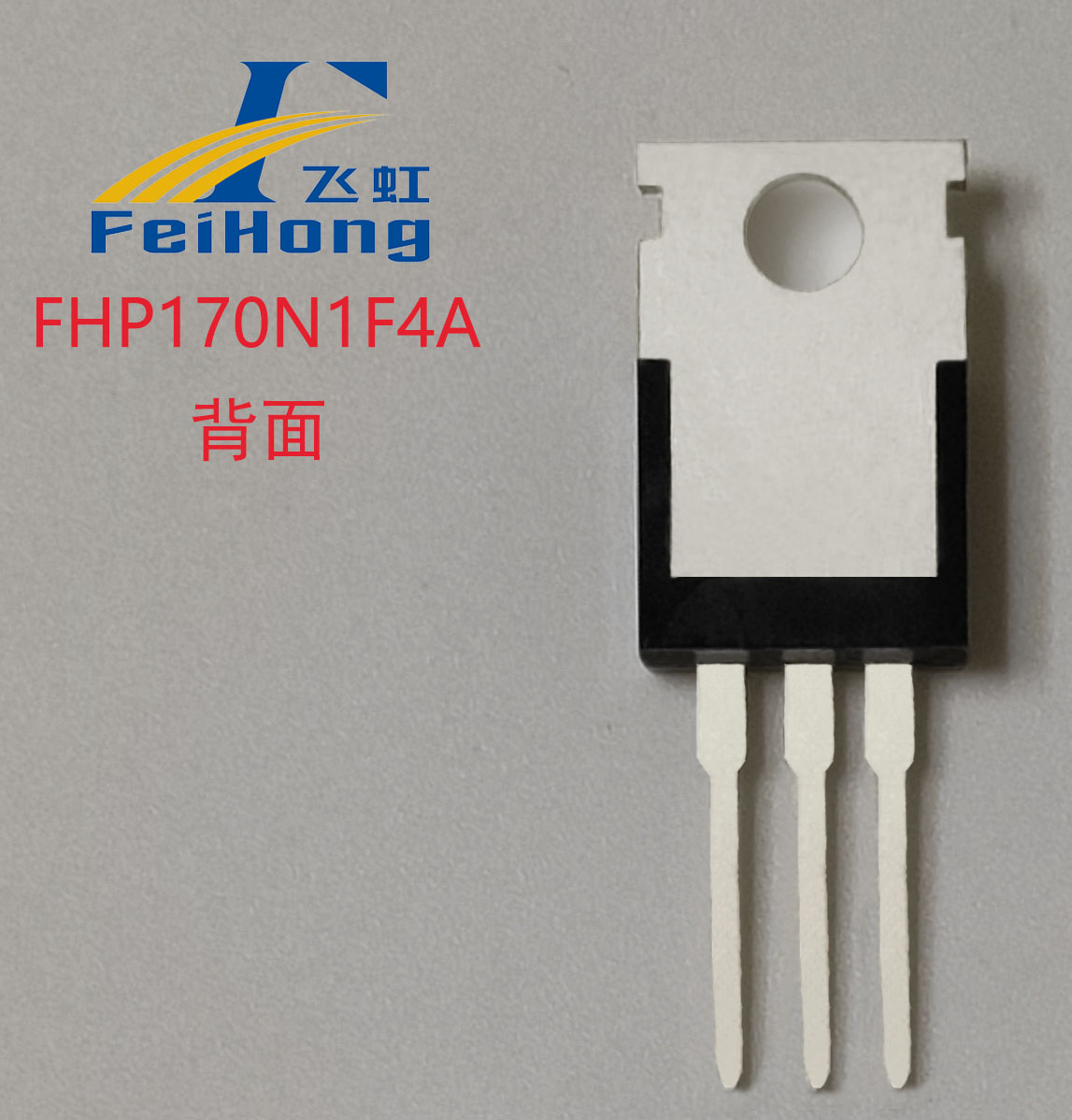

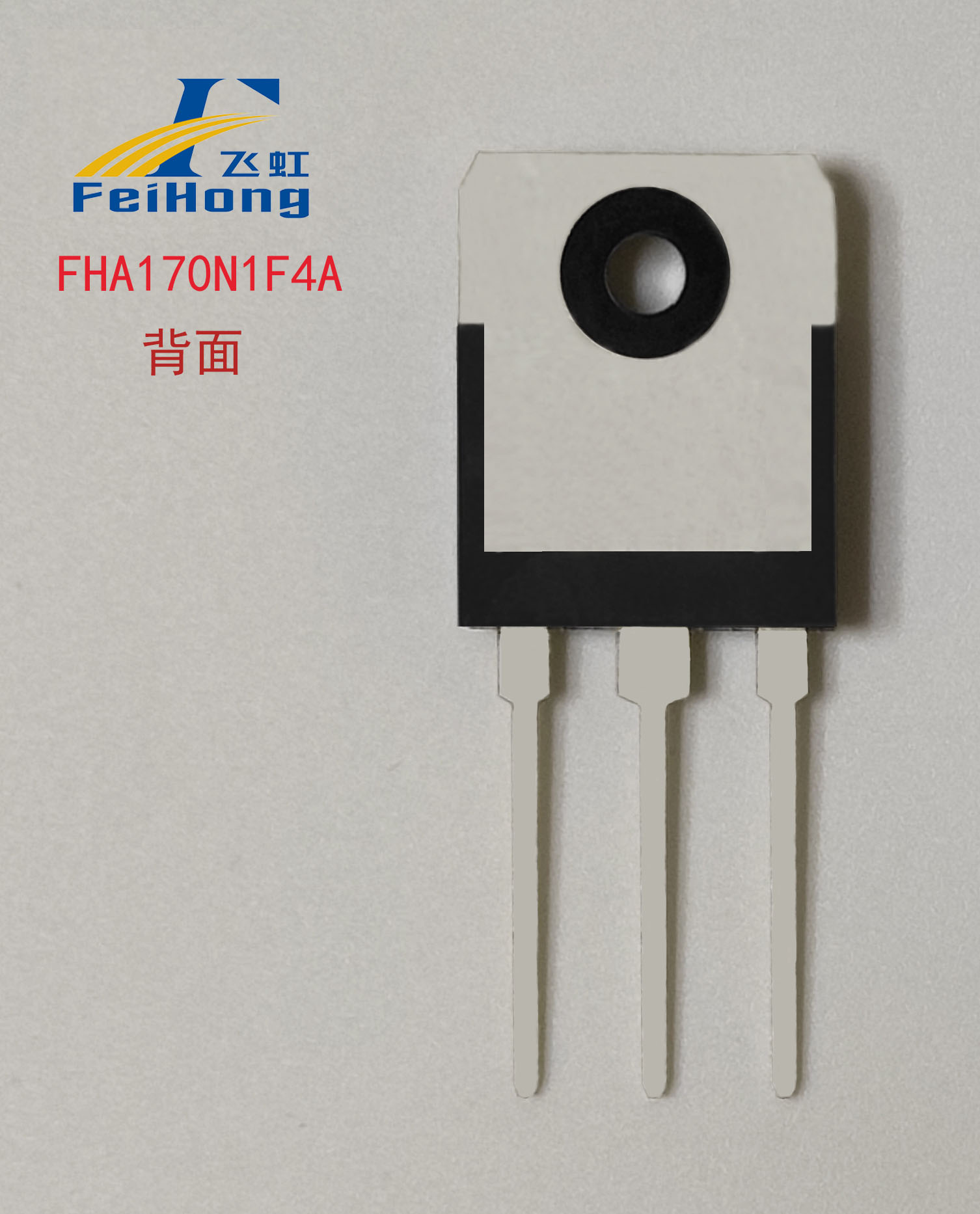

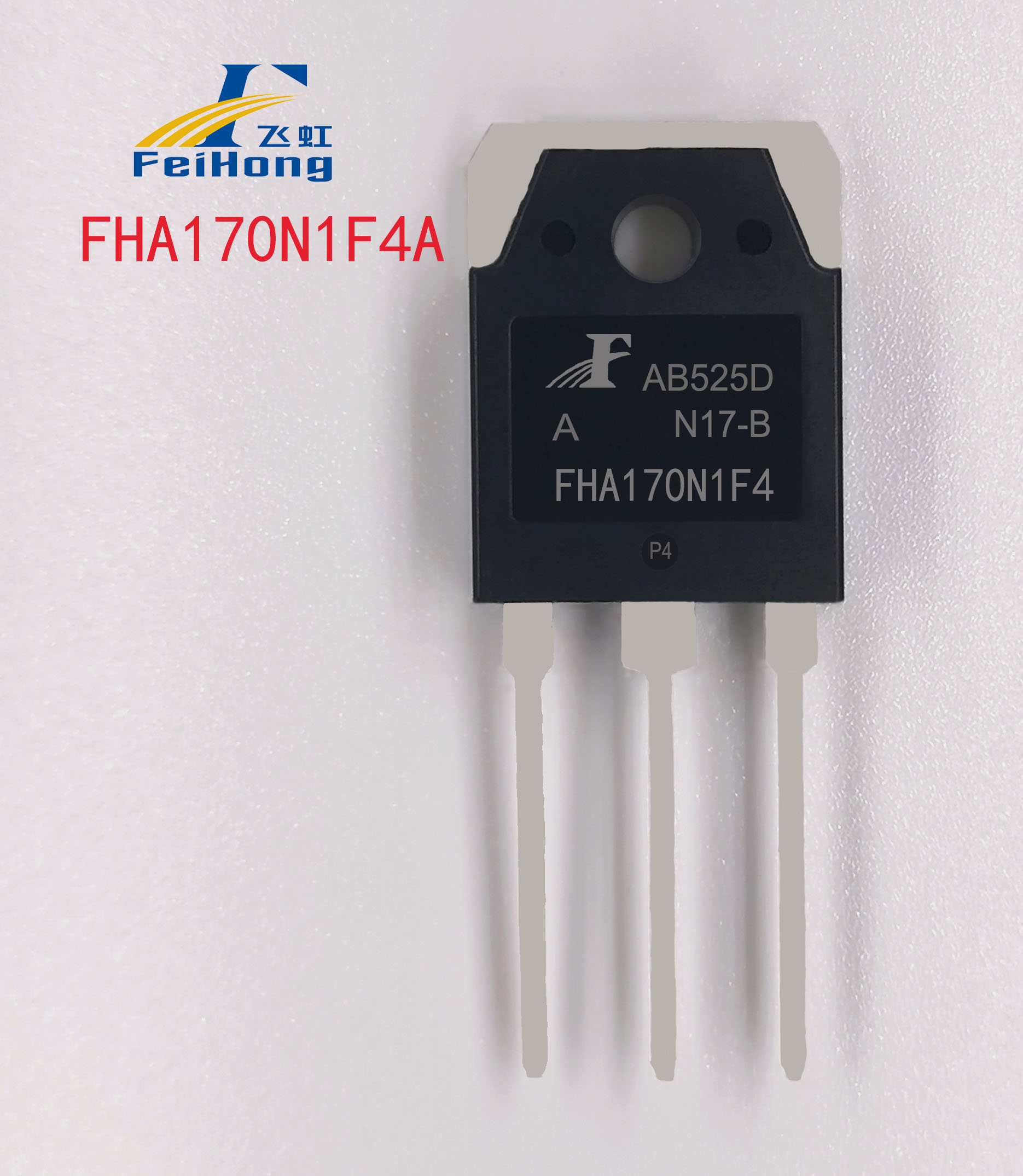

FHP170N1F4A/FHS170N1F4A/FHA170N1F4A

发布时间：2021-12-24 15:39:44

行业通用名：MDP1991、HYG045N10NS1P、HYG042N10NS1P、IPP045N10N3G、STP150N10F7、SVG104R0NT等

查看规格书 >

  • 飞虹170N1F4A，SGT MOSFET ，采用SGT工艺来获得出色的RDSON导通内阻和优秀的品质因子FOM(RDSON*Qg)，可实现快速硬开关和有效提高了转换效率，并拥有优异的抗短路脉冲电流性能，TO-220产品广泛应用于5G电源,12-24V车载逆变器,48V工频逆变器，AC-DC开关电源，DC/DC转换器，UPS，户外储能电源，BLDC电机驱动(72V电动车控制器)等，TO-263产品适配电池管理。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)		 Vgs=4.5v
(typ)		 Vgs=4.5v
(max)
FHP170N1F4A/FHS170N1F4A/FHA170N1F4A
N
TO-220 TO-263 TO-3PN/TO-247
20
2～4
172
100
3.6
4.4

产品详情

【飞虹170N1F4A产品描述】

飞虹170N1F4A，SGT MOSFET ，采用SGT工艺来获得出色的RDSON导通内阻和优秀的品质因子FOM(RDSON*Qg)，可实现快速硬开关和有效提高了转换效率，并拥有优异的抗短路脉冲电流性能，TO-220产品广泛应用于5G电源,12-24V车载逆变器,48V工频逆变器，AC-DC开关电源，DC/DC转换器，UPS，户外储能电源，BLDC电机驱动(72V电动车控制器)等，TO-263产品适配电池管理。其它mos管品牌替代型号：HYG045N10NS1B、HYG042N10NS1B、IPB045N10N3G、STI150N10F7、SVG104R0NS、MDP1991、HYG045N10NS1P、HYG042N10NS1P、IPP045N10N3G、STP150N10F7、SVG104R0NT。


【飞虹170N1F4A产品特点】

飞虹170N1F4A，100%EAS测试，100%Rg测试，100%DVDS热阻测试，优秀的品质因子FOM(RDSON*Qg)，一致性高，高可靠性,高雪崩耐量。

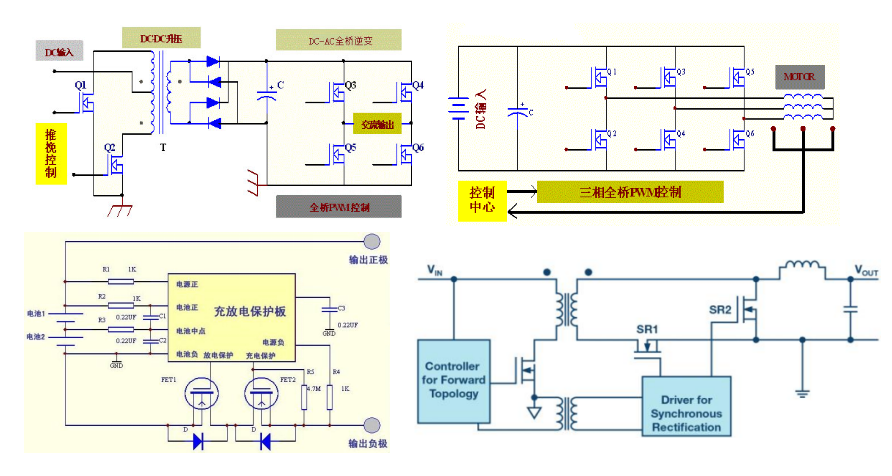

【飞虹P/S170N1F4A应用举例】


（1）储能电源/太阳能控制器/逆变器/UPS等电源的DC-DC升压结构使用推免结构或者半桥、全桥结构。

（2）电机驱动包含：园林工具，电动工具，电动车控制器，工业自动化设备。

（3）锂电池保护板：依据SGT的宽泛的BV特性，我司85V的SGT管BVDSS典型值在96V，可使用在13-17串锂电池保护板上起充放电保护功能。

（4）SGT产品可使用在DC-DC类的通信电源或者AC-DC类的大功率电源充当SR同步整流管，压降更低，转换效率高，达到节能需求。
