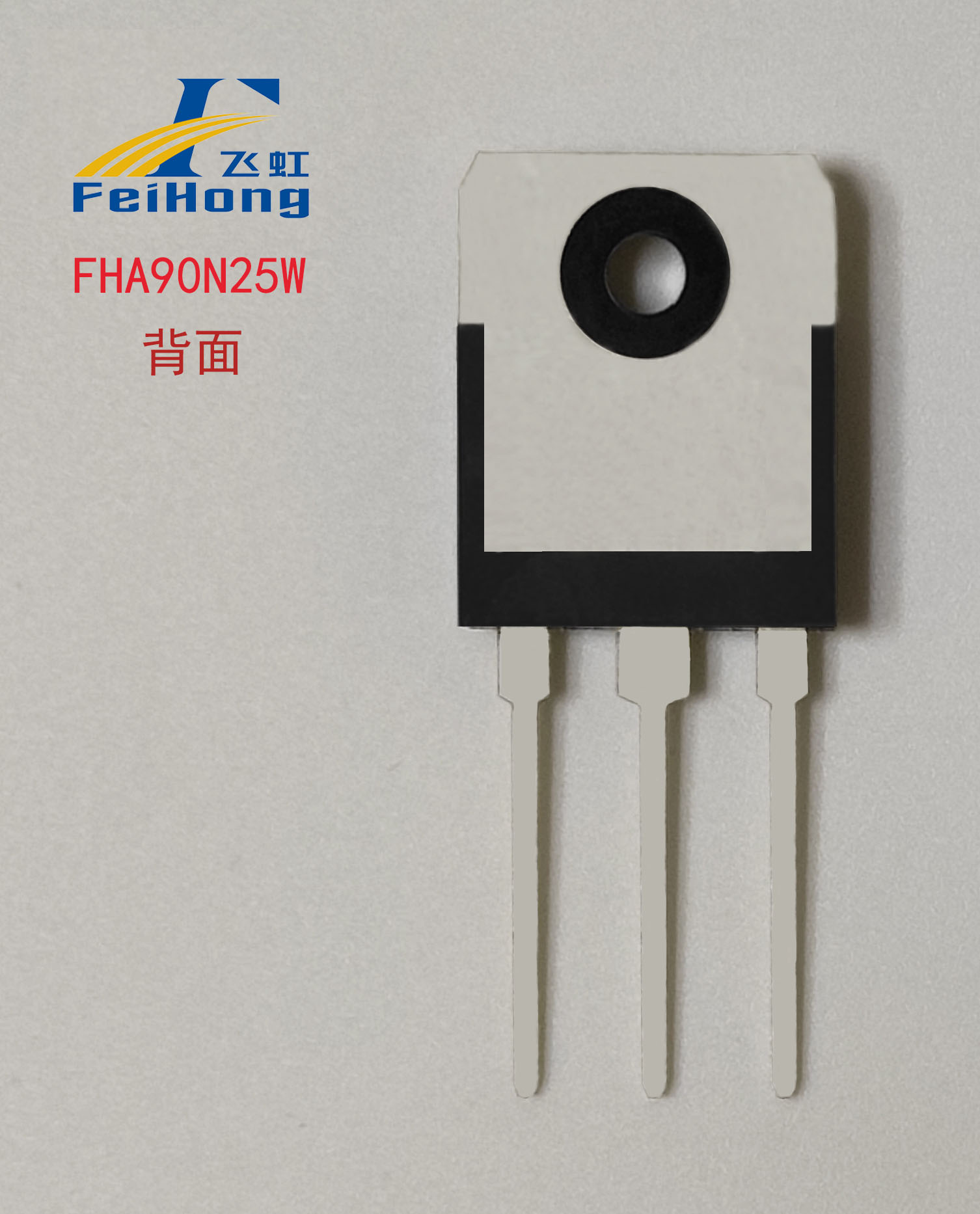

FHA90N25W

发布时间：2023-07-12 09:41:58

行业通用名：CS82N25等

查看规格书 >

  • N沟道增强型VDMOS，ID=90A ，BVDSS=250V ，RDSON：26mΩ-typ，35mΩ-max，TO-3PN封装外形，市场参考型号：CS82N25

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rdson[Ω]
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)
FHA90N25W
N
TO-3PN/247
30
2～4
90
250
0.026
0.035

产品详情

【飞虹FHA90N25W产品描述】

N沟道增强型VDMOS，ID=90A  ，BVDSS=250V ，RDSON：26mΩ-typ，35mΩ-max，TO-3PN封装外形，市场参考型号：CS82N25


【飞虹FHA90N25W产品特点】

飞虹90N25W，低导通内阻、高抗dv/dt能力、100% EAS测试（抗冲击能力强）、100% DVDS热阻测试（散热性能好）、100% Rg测试、测试标准高，100%各项参数测试+VTH分档，参数一致性好、可靠性高（满足工业级可靠性要求）



【飞虹FHA90N25W应用举例】


1、DC-AC逆变器



车载专用逆变器：具体使用方案：8只使用在最大为3000W-AC110V正玄波输出的全桥逆变电路上


户外储能电源：具体使用方案：8只使用在最大为3000W户外储能电源-AC110V正玄波输出的逆变模块的全桥逆变电路上。市场终端需求主要为AC110V市电的国家。


车载正弦波输出的逆变器原理与户外储能电源的逆变模块原理相同


逆变器电路图



2、主要为DC-DC电路


原理图
