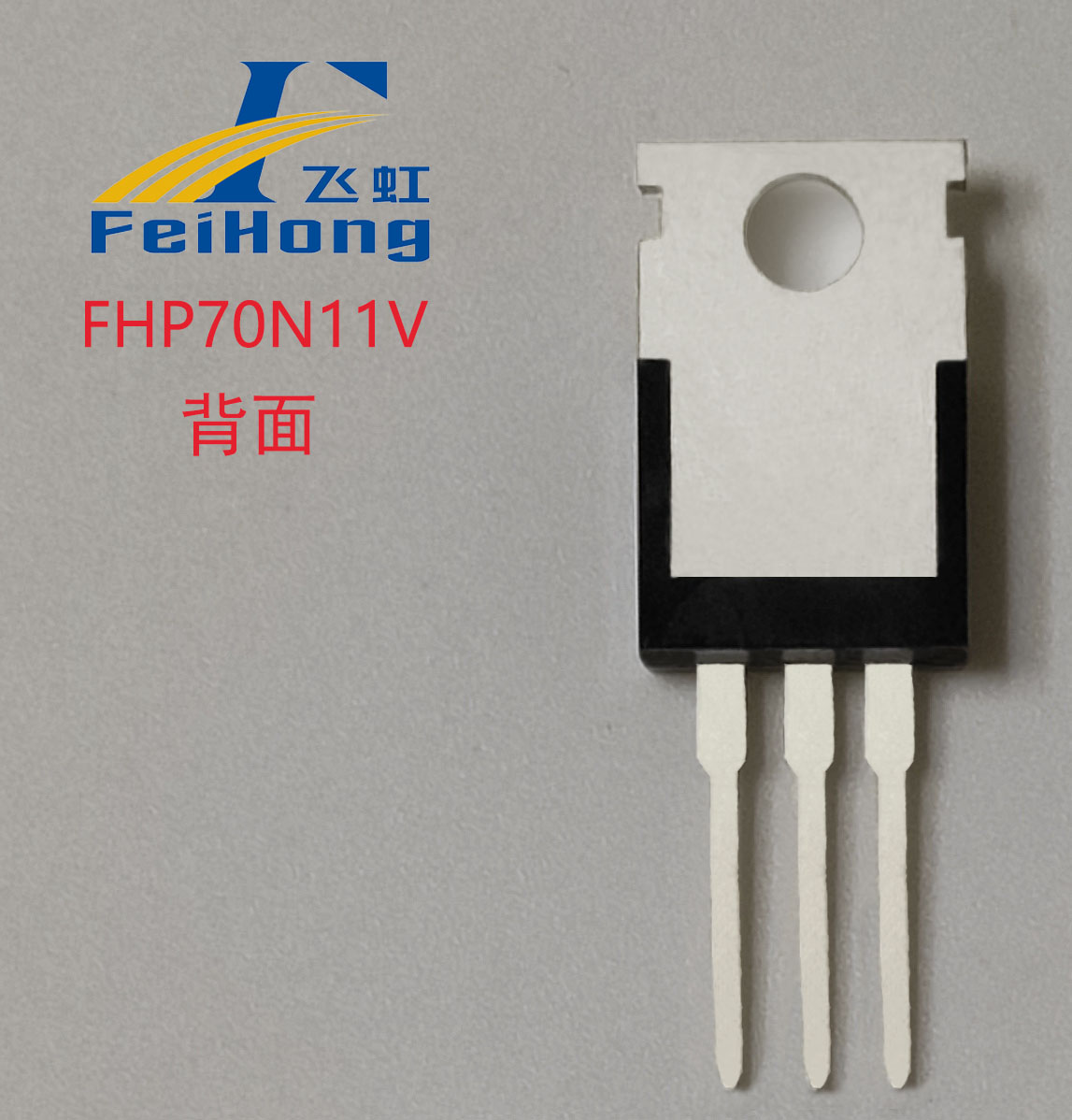

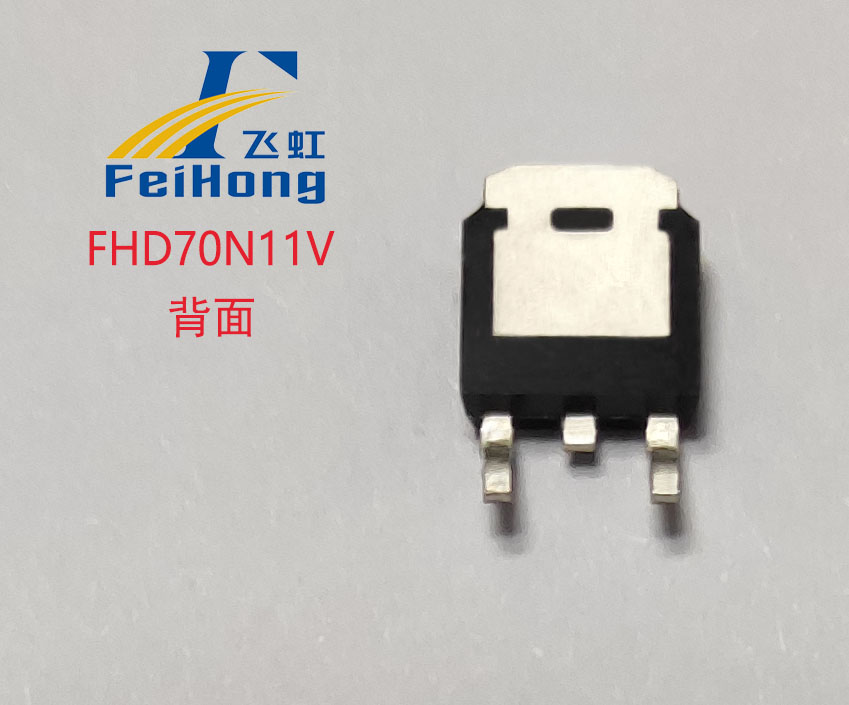

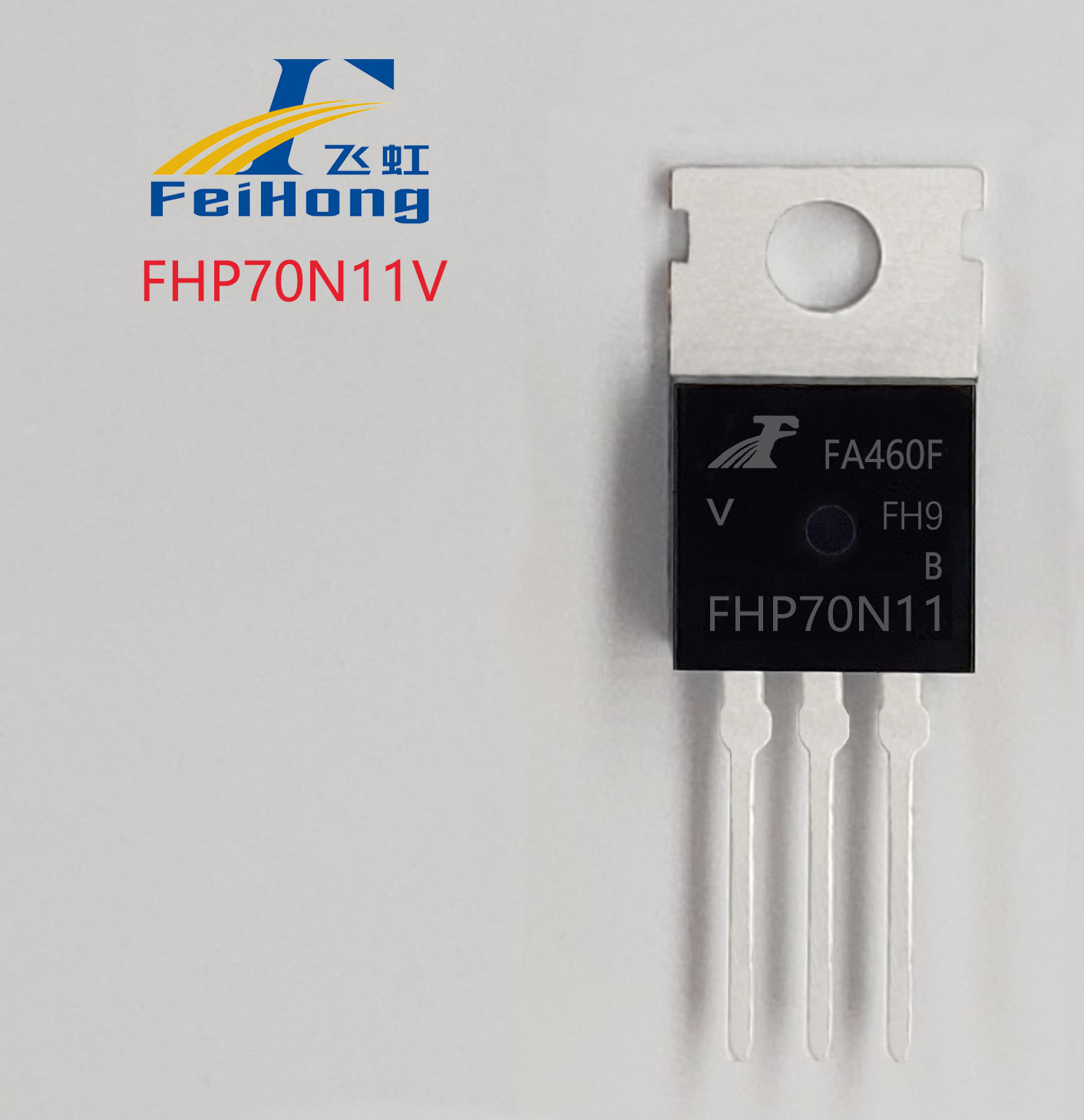

FHP70N11V/FHD70N11V

发布时间：2025-03-29 14:13:13

行业通用名：JCS60N10 、IRF3710等

查看规格书 >

  • 70N11V采用先进的沟槽技术，结合更优的工艺条件、精细优化器件结构，使产品拥有极低的导通电阻并优化了开关特性和可靠性。该晶体管可提供TO-252和TO-220等不同封装外形，可适用于各种功率开关电路，实现系统小型化和高效率。产品符合JEDEC标准，在环保上符合RoHS和REACH标准、无卤要求。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(Ω)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)		 Vgs=4.5v
(typ)		 Vgs=4.5v
(max)
FHP70N11V FHD70N11V
N
TO-220
20
3
70
110
12.4
18

产品详情

【产品名称】 FHP70N11V FHD70N11V

【 FHP70N11V、FHD70N11V产品类型】Trench  Power  MOSFET

 【FHP70N11V、FHD70N11V产品描述】 70N11V采用先进的沟槽技术，结合更优的工艺条件、精细优化器件结构，使产品拥有极低的导通电阻并优化了开关特性和可靠性。该晶体管可提供TO-252和TO-220等不同封装外形，可适用于各种功率开关电路，实现系统小型化和高效率。产品符合JEDEC标准，在环保上符合RoHS和REACH标准、无卤要求。

【FHP70N11V、FHD70N11V可替代市场型号】 JCS60N10   IRF3710

（1）与JCS60N10相比拥有更宽的电压余量，SOA安全工作区域更宽，抗冲击能力强。

（2）在音响功放行业上，可替代IRF3710进行国产化替代。

 【FHP70N11V、FHD70N11V产品特点】

（1）100% UIS测试。

（2）100% Rg测试。

（3）100% DVDS热阻测试。

（4）更高的耐压余量，SOA安全工作区域更宽。

（5）通过采用特色的trench工艺，结合优秀的封装BOM材料，使产品拥有高可靠性，开关速度快。

（6）优秀的FOM(RDS(on)*Qg)。

（7）雪崩耐量高，抗冲击性能强。

【FHP70N11V、FHD70N11V产品应用】：

（1）音响功放

（2）DC-DC转换器

（3）步进电机驱动器

（4）BLDC直流无刷电机控制器

（5）24V供电的DC-AC车载逆变器

（6）同步整流。
