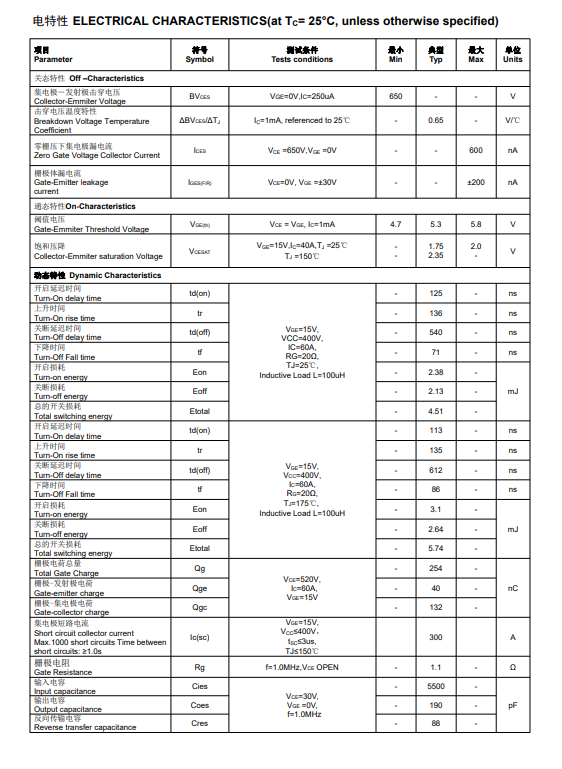

产品参数
Model | Package | VGE(th)(V) | IC-100℃(A) | BVdss(V) | VCESAT(V) | VF(V) | |
---|---|---|---|---|---|---|---|
型号 | 封装形式 | typ | max | typ | FHA60T65A | TO-247 | 4.7~5.8 | 60 | 650 | 1.75 | 2 | 1.85 |
产品详情

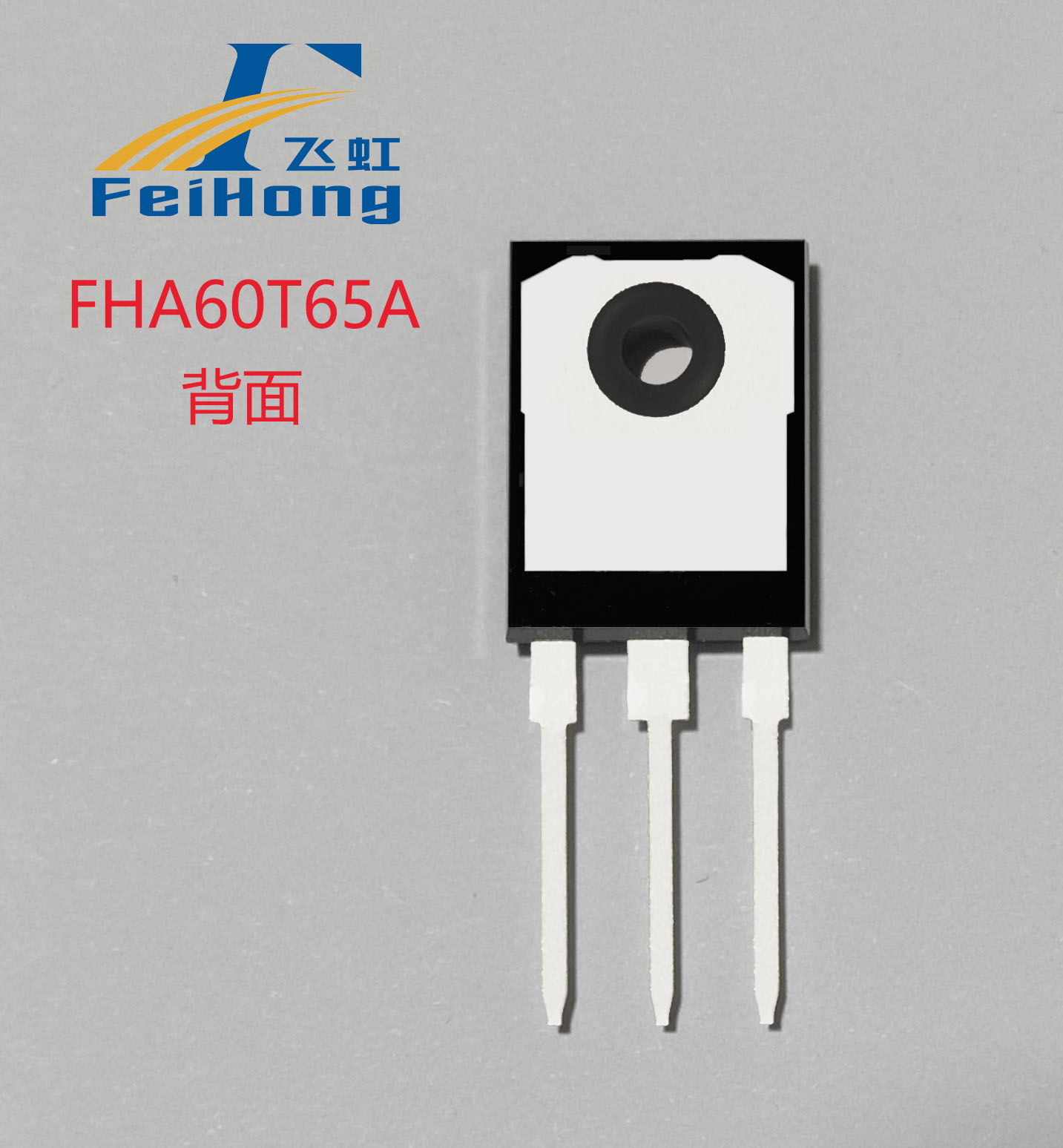

【FHA60T65A产品类型】
N沟道沟槽栅截止型IGBT
【FHA60T65A产品描述】
FHA60T65A是一款场N沟道沟槽栅截止型IGBT,使用Trench Field stop technology 和通过优化工艺,来获得极低的 VCEsat 饱和压降,并在导通损耗和关断损耗(Eoff)之间做出来良好的权衡。出色的导通压降与极短的拖尾电流为客户在优化系统效率时提供有力的帮助,广泛适用于高频车载正玄波AC220V逆变器、光伏逆变器、户外储能电源、UPS、电焊机等各类软硬开关和PFC电路,可适用开关频率1~60KHz。
其他IGBT管品牌替代型号:FGH60N60SMD的IGBT管
【FHA60T65A产品特点】
高可靠性、拥有反向并行的快恢复二极管、Trench Field Stop technology(拖尾电流非常短、出色的Vcesat饱和压降、关断损耗低)、拥有正温度系数。
【 FHA60T65A应用举例】
1、 FHA60T65A应用于高频车载AC220V输出的正弦波逆变器
2KW-3KW机型:使用4只FHA60T65A在逆变器的全桥拓扑结构上
2、FHA60T65A应用于光伏逆变器,也叫太阳能逆变器
微型逆变器:3KW机型使用4只FHA60T65A在全桥拓扑结构上
单相组串式光伏逆变器:前级升压(Single Boost)
单相组串式光伏逆变器:后极逆变(Two-level)
单相组串式光伏逆变器:后极逆变(Heric)
单相组串式光伏逆变器:后极逆变(H6)
3、FHA60T65A应用在电焊机
4个IGBT为一个全桥,根据功率需求有的方案会进行并联加大功率适应,数量以2的倍数起
4、FHA60T65A应用于户外储能电源(逆变模块)
原理与车载正玄波逆变器相同,见上面的AC220V输出的正玄波逆变器
2KW-3KW机型,针对温升要求,部分3KW机型会使用75T65
5、FHA60T65A应用于UPS(逆变模块)
工频逆变和高频逆变也是全桥拓扑结构,4个IGBT。
