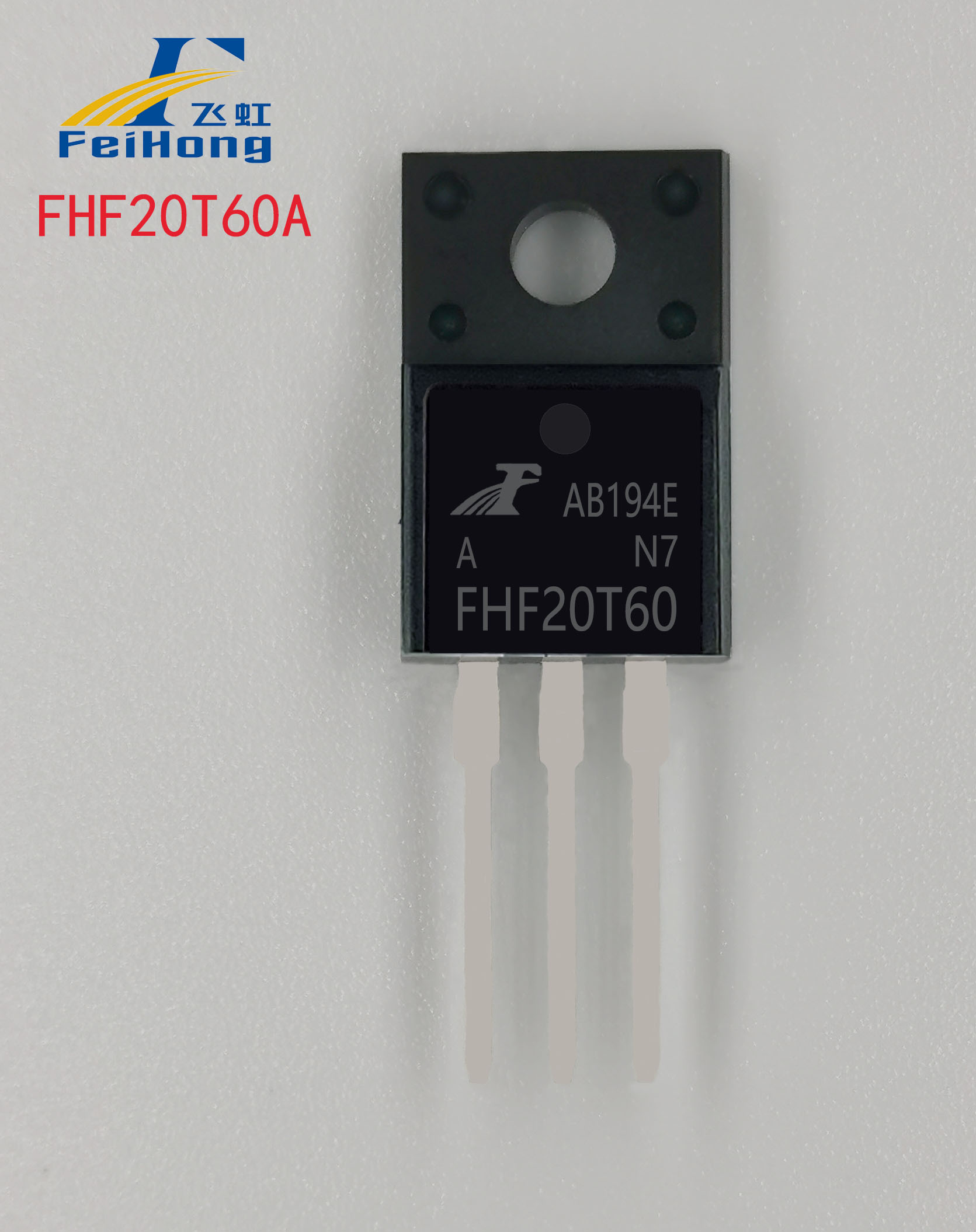

FHF20T60A

发布时间：2022-07-13 13:53:25

行业通用名：SGT20T60SDM1P7等

查看规格书 >

  • FHF20T60A是一款场N沟道沟槽栅截止型IGBT，广泛适用于AC220V输出的高频车载正玄波逆变器和户外储能电源等各类硬开关。能比较好的替换：SGT20T60SDM1P7的IGBT管。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Model Package VGE(th)（V） IC-100℃（A） BVdss(V) VCESAT(V) VF(V) SwitchingFrequencyRange
型号 封装形式 typ max typ max
FHF20T60A
TO-220F
4.9~6.4
20
600
1.49
1.7
1.47
1.7
0~25KHz

产品详情

【FHF20T60A产品类型】

  N沟道沟槽栅截止型IGBT


【FHF20T60A产品描述】

       FHF20T60A是一款场N沟道沟槽栅截止型IGBT，使用Trench Field stop Ⅱ technology 和通过优化工艺，来获得极低的 VCEsat 饱和压降，并在导通损耗和关断损耗（Eoff）之间做出来良好的权衡。出色的导通压降与极短的拖尾电流为客户在优化系统效率时提供有力的帮助，广泛适用于AC220V输出的高频车载正玄波逆变器和户外储能电源等各类硬开关。

        其他IGBT管品牌替代型号：SGT20T60SDM1P7的IGBT管


【FHF20T60A产品特点】

        高可靠性、拥有反向并行的快恢复二极管、Trench Field Stop  technology（拖尾电流非常短、出色的Vcesat饱和压降、关断损耗低）、拥有正温度系数、适用频率：20KHz。



【 FHF20T60A应用举例】


        1、 FHF20T60A应用于高频车载AC220V逆变器

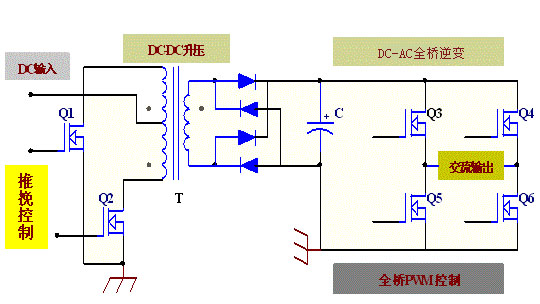

               600W机型：使用4只FHF20T60A在逆变器的全桥拓扑结构上

        高频车载AC220V逆变器IGBT应用


        2、FHF20T60A应用于户外储能电源

               220V输出的逆变模块（600W机型）

        高频车载AC220V逆变器IGBT应用


        3、FHF20T60A应用在电动工具

              由交流供电的树墙修剪机、 吹叶机、电锯和角磨机等，主要为电动工具设备中的电机驱动模块，电机主要有：有刷直流、 三相无刷直流或感应电机，电机驱动使用三相电机驱动电路图，与电机驱动介绍中的电路原理图相同。


        4、FHF20T60A应用于电机驱动

             工业缝纫机（IGBT作为PFC和电机驱动元件，PFC+电机驱动电路（三相全桥拓扑结构）

             伺服电机驱动器（如：电动叉车类使用三相电机驱动）

             变频器


破壁机（在破壁机的马达驱动部分）
