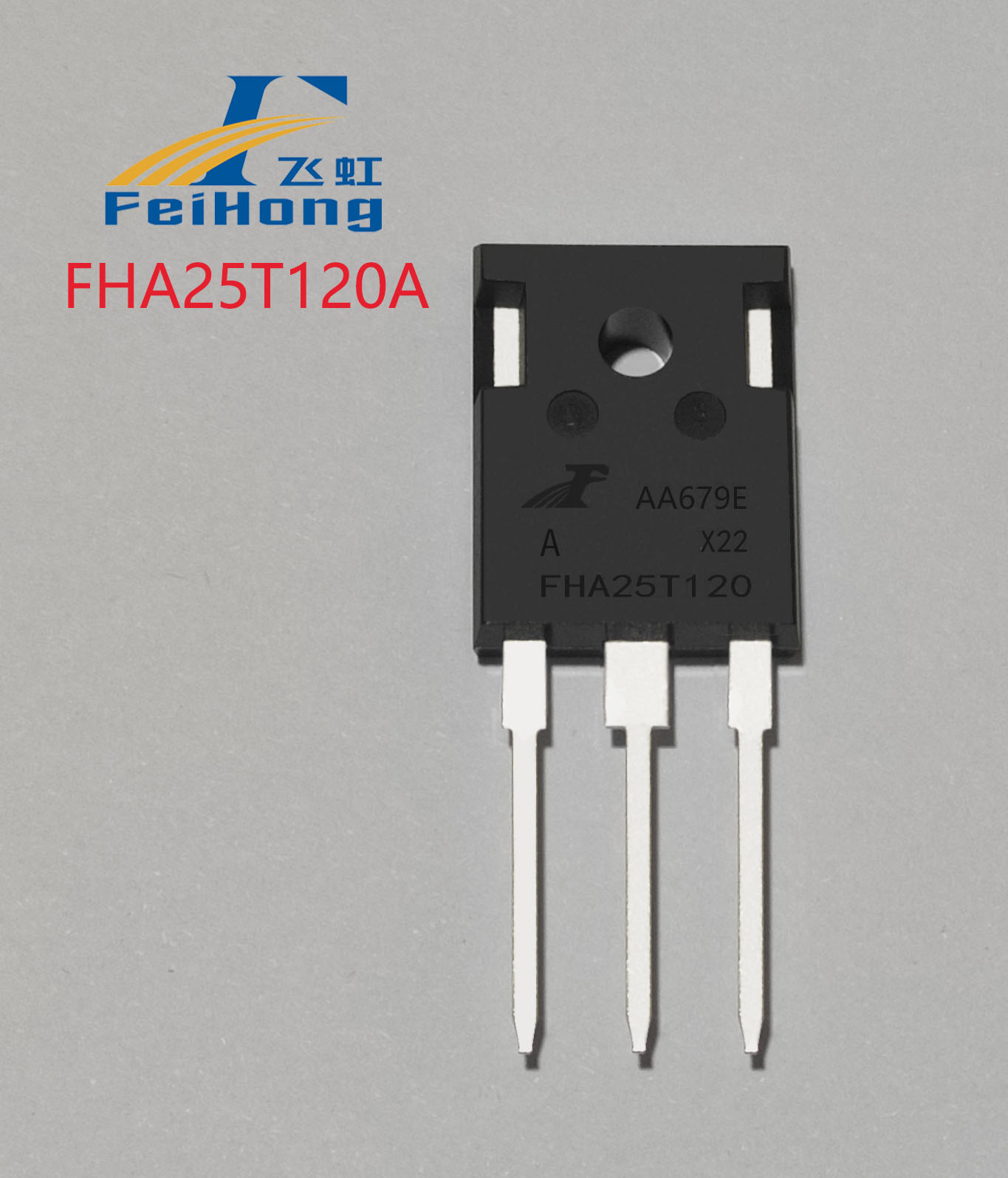

在电焊机应用中，IGBT单管的耐压能力、开关特性、导通损耗和可靠性直接影响整机的焊接性能、能耗水平和使用寿命。飞虹半导体推出的FHA25T120A（TO-247封装）是一款专为电焊机优化的场沟槽栅截止型IGBT，采用Trench Field Stop技术，在导通损耗与关断损耗之间实现良好的平衡，为电焊机主机厂提供了高性能的国产IGBT单管解决方案。

一、FHA25T120A在电焊机设计的特点

1、从产品封装角度看：

TO-247封装因其结构坚固、散热性能优异、安装便捷，已成为电焊机电路设计常用封装，特别适用于手工焊、氩弧焊、气保焊等中大功率焊接设备。

2. 从产品电流特性来看：

1200V的集电极-发射极电压（VCE）与25A的连续集电极电流（100℃条件），完美匹配电焊机工作时常面临的高压冲击和大电流输出需求，可直接替代ON品牌NGTB25N120FL2WG等进口型号。

3、低导通压降提升能效水平：

VCEsat典型值仅为1.78V（25A@25℃），显著降低导通损耗，有效提升电焊机的整机效率，减少散热系统压力，适用于长时间连续焊接工况。

二、FHA25T120A核心参数的匹配适用

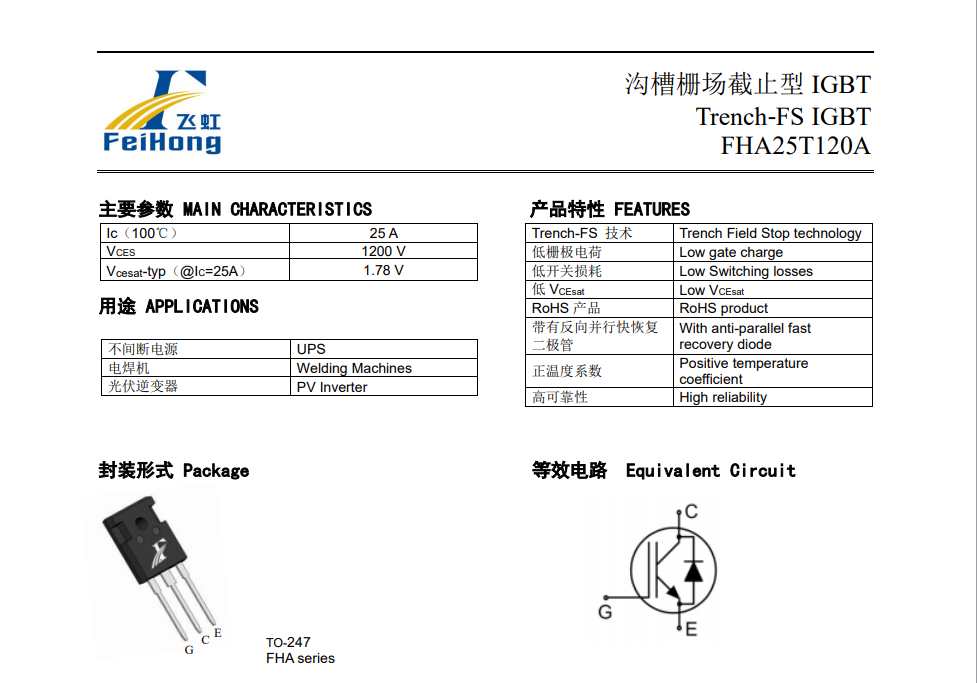

该器件为电焊机专用场沟槽栅截止型IGBT，主要参数如下：

1、电气参数：

• 耐压等级：VCE=1200V
• 电流能力：IC=50A@25℃/25A@100℃
• 脉冲电流：ICM=75A
• 二极管正向电流：IF=30A@25℃/15A@100℃

2、性能参数：

• 导通压降：VCEsat=1.78V@25A,25℃
• 开关损耗：Eoff=2.66mJ@25℃/3.62mJ@150℃
• 反向恢复时间：trr=157ns@25℃/270ns@150℃

FHA25T120A不仅实现了对NGTB25N120FL2WG型号IGBT单管的高效替换，而且还适用于光伏逆变器、UPS和PFC电路等应用。飞虹半导体作为国内功率器件重要供应商，不仅提供各类型IGBT单管、MOS管、三极管等标准型号，还支持定制化需求，并与固特、广电运通等上市厂商稳定合作。

如需样品或技术咨询，欢迎通过免费热线：400-831-6077联系我们，或直接百度搜索 "飞虹半导体" 获取更多产品信息。
