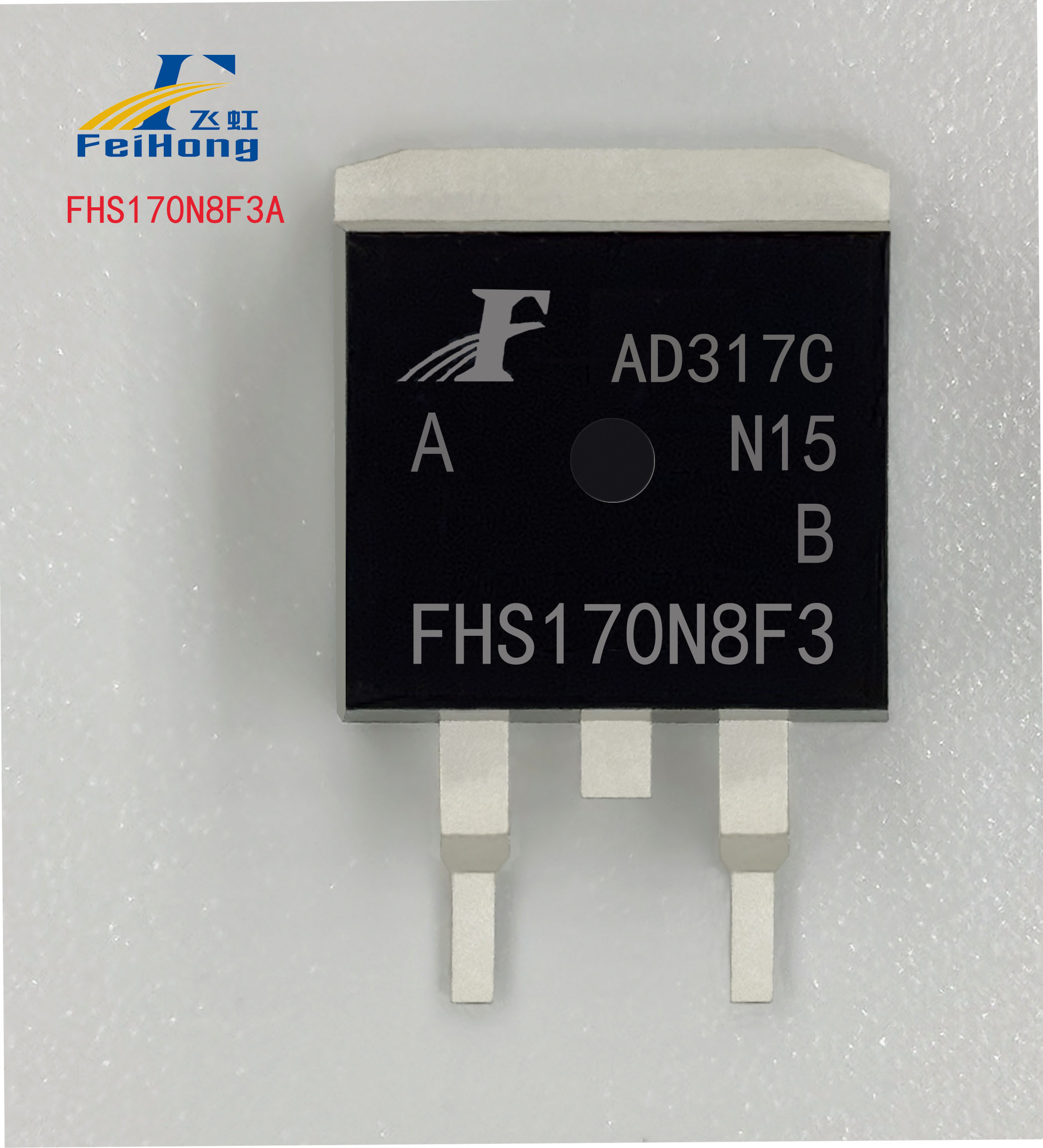

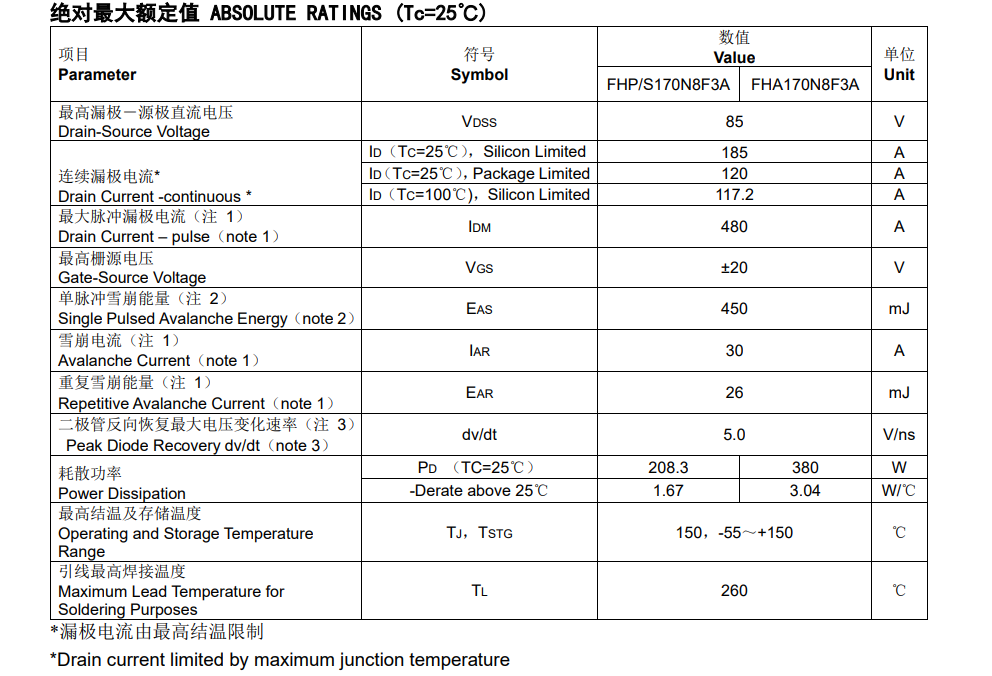

近年来，随着新能源产业的快速发展，储能电源作为核心组件之一，对高性能半导体器件的需求日益增长。在这一背景下，国产场效应晶体管逐渐崭露头角，成为工程师们关注的焦点。今天，我们特别邀请到飞虹半导体的技术专家李工，为大家分享一款备受瞩目的产品——170N8F3A，以及它在储能电源领域的应用价值。 **记者：李工，能否简单介绍一下170N8F3A这款产品？** 李工：当然可以。170N8F3A是一款采用SGT工艺的N沟道增强型场效应晶体管，具有极低的RDSON导通内阻和优异的抗短路性能。它的封装形式包括TO-220、TO-263和TO-3PN，能够满足不同应用场景的需求。此外，这款产品在电压、电流、开关速度等关键参数上表现优异，特别适合高频开关和大电流应用。 **记者：在储能电源领域，170N8F3A有哪些独特的优势？** 李工：储能电源对半导体器件的性能要求非常高，尤其是在效率、散热和可靠性方面。170N8F3A的RDSON低至2.95~4mΩ，能够显著降低导通损耗，提升系统效率。同时，它的开关速度快，开启延迟时间仅为41ns，非常适合DC-DC升压结构中的推免或半桥、全桥设计。此外，170N8F3A通过了100%雪崩测试和热阻测试，确保了其在高温、高功率环境下的稳定运行。 **记者：听说170N8F3A可以代换某些国际品牌的产品，能否详细说明一下？** 李工：是的，170N8F3A可以完美代换STP170N8F7和IPP037N08N3G等国际品牌产品。在性能参数上，170N8F3A不仅与之相当，甚至在某些方面更具优势。例如，它的栅极电荷总量（Qg）仅为124nC，比部分竞品更低，这意味着更低的驱动损耗和更高的开关效率。对于工程师来说，选择170N8F3A不仅能够降低成本，还能避免因缺货导致的生产停滞。 **记者：飞虹半导体在技术研发和生产方面有哪些优势？** 李工：飞虹半导体是国内大功率MOS管的重点封装基地之一，拥有20亩的现代化工厂和13000平方米的生产车间。我们采用先进的SGT工艺和严格的测试流程，确保每一款产品都符合RoHS标准。此外，我们还提供全面的技术支持，包括数据手册、参考设计和失效分析，帮助客户快速实现产品应用。 **记者：对于正在选型的工程师，您有什么建议？** 李工：在选型时，工程师需要根据具体应用场景综合考虑参数匹配、散热设计和成本控制。170N8F3A凭借其优异的性能和可靠性，已经成为储能电源领域的优选方案。我们欢迎工程师们通过免费试样进一步了解这款产品，相信它能够为您的设计带来更多价值。 **结语** 国产场效应晶体管170N8F3A凭借其卓越的性能和广泛的应用场景，正在成为储能电源领域的新宠。飞虹半导体作为国内领先的半导体制造商，致力于为客户提供高品质的产品和服务。如果您对170N8F3A感兴趣，欢迎百度搜索“飞虹半导体”或拨打免费试样热线：400-831-6077，了解更多详情。
