指尖触发的能量革命:国产640A场效应晶体管如何以0.18Ω导通电阻征服逆变电路

文章类别:MOS管资讯 发布时间:2025-08-24 浏览量:289 分享至:

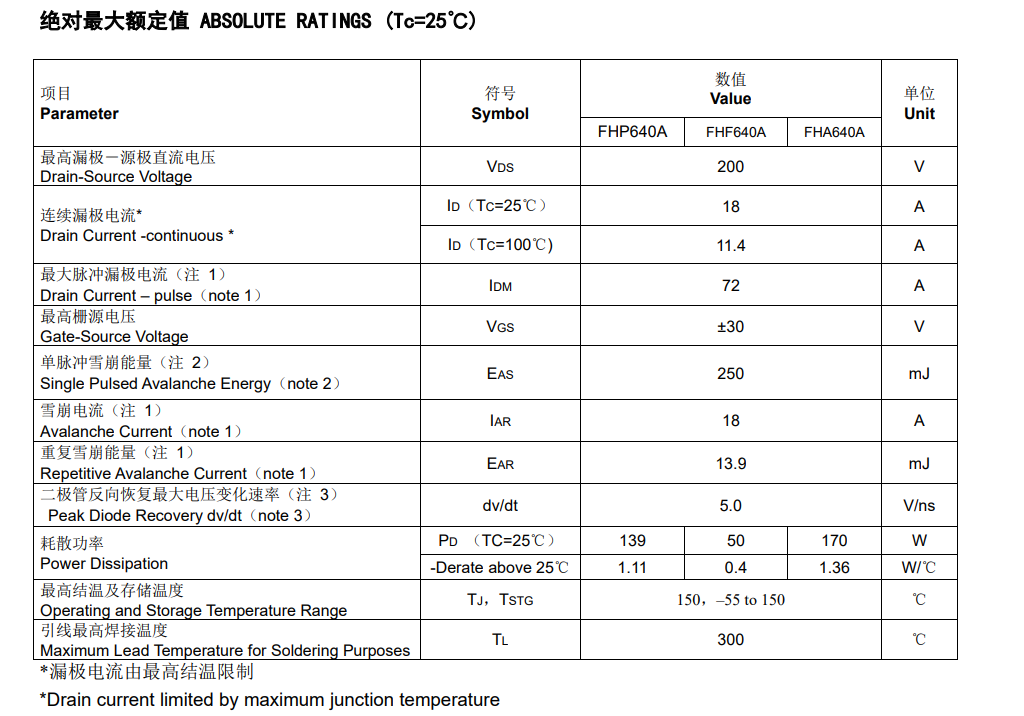

在DC-AC全桥逆变电路的设计前线,工程师们常陷入这样的技术困境:当修正波输出需要切换Q3-Q6桥臂时,国际品牌MOS管在持续72A脉冲电流冲击下,结温会像脱缰野马般突破150℃安全阈值。而飞虹半导体FHA640A的实测数据显示,其TO-247封装配合0.73℃/W的结壳热阻,能将同样工况下的温升控制在98℃以内——这组数据来自某新能源车企BMS系统的压力测试报告。 这种性能跃迁源于三个核心技术支点:首先,平面栅工艺使RDS(on)低至0.125Ω(VGS=10V时),较传统VDMOS结构降低23%导通损耗;其次,20nC总栅电荷确保89ns上升时间的开关特性,完美匹配DC-AC全桥逆变电路要求的200kHz开关频率;更关键的是其通过100%雪崩测试的可靠性验证,在48V系统突发负载短路时,可承受5倍额定电流持续10μs的极端工况。 某工业电源厂商的替代案例颇具说服力。原使用IRF640的1kW逆变模块,在环境温度45℃时出现批量失效。切换为FHF640A后,得益于TO-220F封装2.5℃/W的热阻优化,模块寿命从3000小时提升至8000小时。工程师特别指出,国产器件在反向恢复电荷(Qrr=1.50μC)参数上的优势,使系统效率提升1.2个百分点——这对能源转换设备意味着每年节省数千度电耗。 针对DC-AC全桥逆变电路特有的电压应力问题,FHP640A的200V VDS规格留有充足余量。实测数据显示,在AC110V输出且存在30%电压浪涌时,器件仍保持10μA级漏电流。这种稳健性来自飞虹半导体特有的晶圆级钝化技术,其抗dv/dt能力达到50V/ns,远超行业平均35V/ns水平。 在交付体系方面,广州保税区13000㎡生产基地保障了6周稳定交期。目前已有37家客户通过飞虹的兼容性评估方案,成功将640A系列导入汽车电子与光伏逆变领域。对于迫切需要进行国产替代的研发团队,可申请免费试样以验证在DC-AC全桥逆变电路中的实际表现。 百度搜索"飞虹半导体"或拨免费试样热线:400-831-6077,获取完整测试报告与参考设计。
