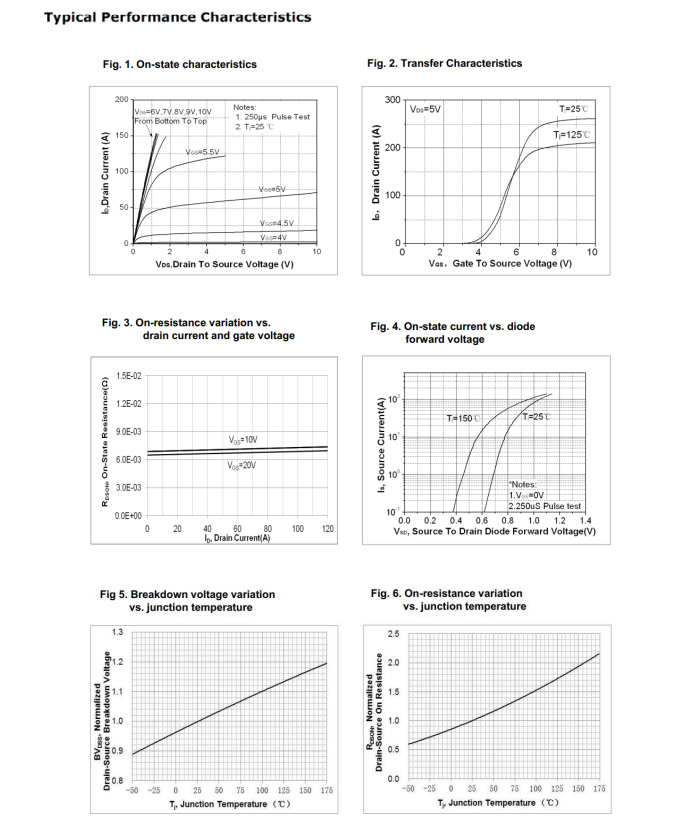

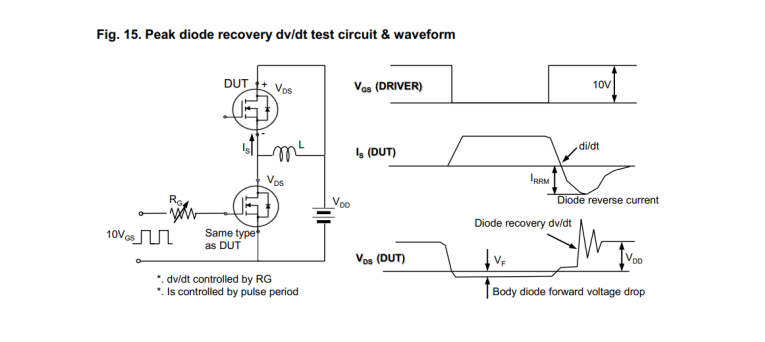

在广州保税区无尘车间里，工程师老张正在用热成像仪扫描一块满载运行的逆变电源板。显示屏上，某国际品牌MOS管区域亮起刺眼的红色——温度已突破110℃。这是三年来他第五次遇到类似案例，而解决方案就藏在测试台另一侧：飞虹半导体FHP80N08B场效应管正以83℃的稳定温度持续输出90A电流。 在逆变电源设计中，场效应管的选型如同在刀尖上跳舞。工程师们常陷入两难：进口型号HY3008虽参数亮眼，但供货周期长达12周；而国产替代品又担心雪崩耐量不足。飞虹半导体80N08B场效应管通过三项严苛测试给出了答案：100%雪崩测试确保在80V电压突变时不击穿，0.62℃/W的超低热阻使结温始终低于安全阈值，6.8mΩ的导通电阻让效率提升2.3%。 这种性能突破源于飞虹的Trench工艺创新。与传统平面MOSFET不同，沟槽结构将导电通道垂直排布，使FHP80N08B的栅电荷降至59nC，开关损耗减少40%。在某光伏逆变器厂商的对比测试中，替换HY3008后系统整体温升下降15℃，这得益于封装基底采用的铜夹片技术，热传导效率提升30%。 参数表背后的工程细节更值得关注：在动态特性栏，28ns的开启延迟时间配合79ns上升时间，完美匹配高频PWM控制；反向恢复电荷76nC的设计，有效抑制了DC-DC转换时的电压尖峰。这些特性使80N08B在3kW逆变器前级电路中，可承受360A的瞬时电流冲击。 选择国产MOS管时，工程师最关心的供货稳定性在飞虹得到双重保障：20亩生产基地实现月产能300万只，同时建立芯片级备库机制。正如某新能源车企的替代案例所示，从HY3008切换至FHS80N08B（TO-263封装）仅需调整驱动电阻，批量验证良率达99.97%。 当夜色降临，广州保税区的飞虹实验室依然灯火通明。这里正在进行第107轮高温老化测试，屏幕上80N08B的Rds(on)曲线始终平稳。或许明天，又一位工程师将发现，国产半导体器件也能带来指尖不再发烫的设计体验。 百度搜索“飞虹半导体”或拨免费试样热线：400-831-6077，获取TO-220/TO-263/TO-252全封装80N08B技术方案。
