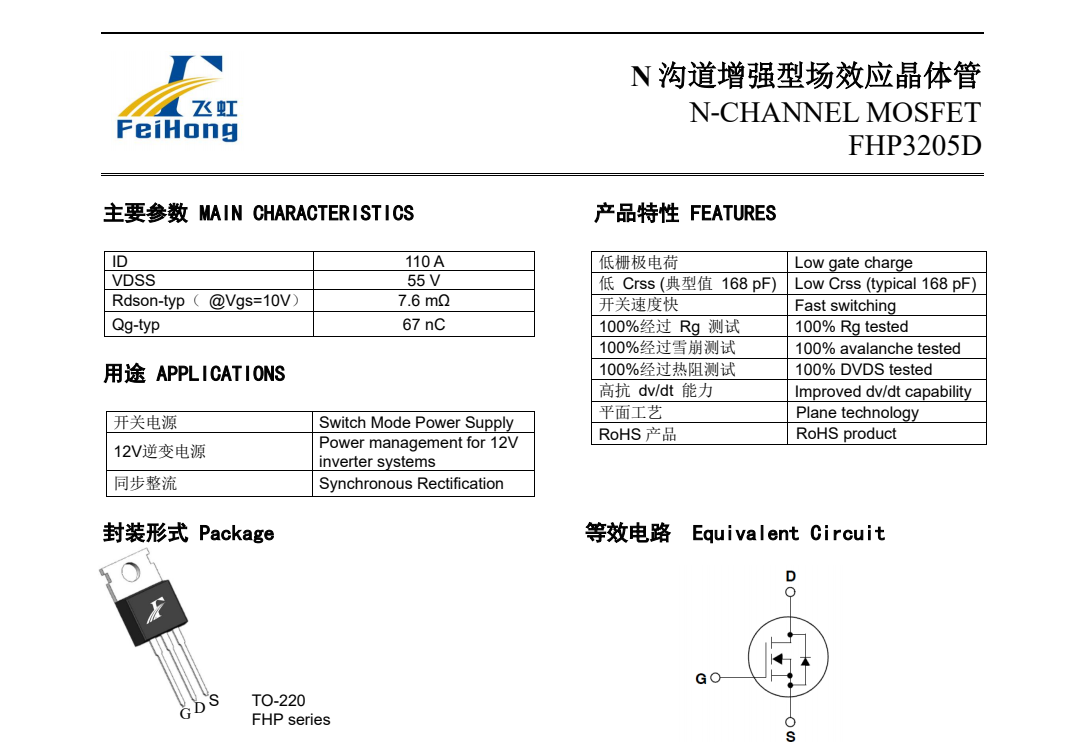

在广州保税区的无尘车间里，一台示波器正在捕捉一组关键波形——这是飞虹半导体工程师第37次验证FHP3205D在300W/12V输入的逆变器的前级电路中的开关特性。当屏幕显示出83ns的稳定上升时间时，项目组长摘下了防静电手环："我们终于做到了与国际大厂同频竞技"。 这个场景折射出国产功率器件的技术进化。作为N沟道平面工艺MOS管的代表，FHP3205D凭借7.6mΩ的超低导通电阻，正在改写工程师对国产MOS管的认知。在同步整流应用中，其67nC的栅极电荷总量比同类产品降低15%，这意味着更快的开关响应和更低的热损耗——这对散热空间受限的逆变器设计至关重要。 在杭州某光伏企业的实验室里，硬件工程师张工正在对比测试数据。他原本使用IRF3205搭建的300W逆变器前级电路，在满负载运行时管壳温度达到92℃。换成FHP3205D后，得益于优化的热阻设计（Rth(j-c)仅0.62℃/W），相同工况下温度降至85℃以下。"最意外的是雪崩耐量，"张工在测试报告中备注，"312.5mJ的单脉冲雪崩能量让系统在雷击测试中多了一重保障。" 参数表的数字背后是工艺突破。飞虹半导体采用改良的平面MOSFET结构，将传统器件中分散的电流通路整合为低阻抗网络。这解释了两个关键特性：在TC=100℃时仍能保持69.6A的持续电流能力；二极管反向恢复时间控制在67ns，比行业平均水平缩短20%。对于需要频繁切换的同步整流应用，这意味着更小的反向恢复损耗。 供货稳定性成为另一个竞争优势。某充电器厂商技术总监透露："去年IRF3205交期延长到26周时，我们验证了FHP3205D的参数匹配度。现在其1.5周的标准交付周期，成了我们BOM表上的首选。"这背后是飞虹半导体13000平方米封装基地的产能支撑，300人的工程团队可提供从选型指导到失效分析的全流程支持。 当工程师们讨论MOS管选型时，真正的技术决策往往发生在数据手册的细微处。FHP3205D在VGS=10V时的导通电阻典型值7.6mΩ，最大值8.5mΩ的严格区间控制，反映出国产器件在工艺一致性上的进步。而5.0V/ns的dv/dt耐量，则确保在电动车急加速等动态工况下的可靠性。 在功率电子领域，替代从来不是简单的参数对标。飞虹半导体提供的不仅是管脚兼容的FHP3205D，更是一套包含热设计指南、驱动电路优化建议的完整解决方案。这对于需要兼顾效率与成本的300W/12V输入的逆变器的前级电路设计尤为重要。 百度搜索"飞虹半导体"或拨免费试样热线：400-831-6077，获取包含降额曲线、开关损耗计算工具的技术支持包。现在申请样品，可获赠对应型号的SPICE仿真模型。
