在电源、逆变器或电机驱动的项目攻关期，工程师选定了一款性能优异的英飞凌MOS管，型号IPP030N10N3G。但当设计转入量产，采购却反馈：交期长达数十周，价格波动剧烈。

这是许多研发与供应链团队面临的现实困境。核心功率器件“卡脖子”，不仅影响产品上市节奏，更关乎供应链安全。此时，一个可靠、高性能的国产替代方案，价值凸显。

为何聚焦SGT MOSFET 250N1F2A？

针对上述困境，来自广州的mos管工厂——飞虹半导体，提供了其明星产品250N1F2A作为直接替代方案。这是一款采用先进SGT工艺的N沟道场效应管。

替代的核心，首先在于关键电气参数的硬核匹配：

• 电压电流等级：同为100V Vds，250A连续漏极电流，满足高压大电流应用场景。

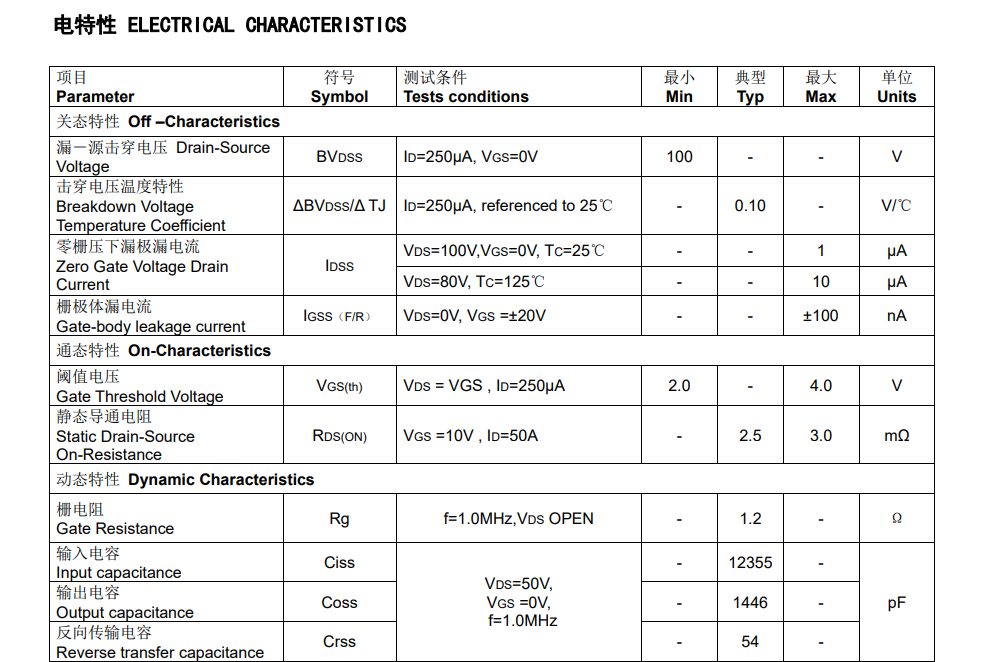

• 核心导通损耗：其导通内阻（RDS(on)）低至2.5-3.0mΩ，与对标型号处于同一优秀水平，确保导通效率，减少发热。
• 动态开关性能：低栅极电荷（Qg 185nC）与优化的开关时间，有助于降低开关损耗，提升系统频率与效率。

超越参数：可靠性与一致性的保障

参数接近只是基础，对于采购与质量人员，长期可靠性和批次一致性更为关键。这正是国产器件以往被诟病的环节，而250N1F2A通过严格的品控流程做出了回应：

飞虹半导体对其进行了100%雪崩能量（EAS）测试、100%动态热阻测试及100%栅极电阻（Rg）测试。这意味着每一支出厂的MOS管都经历了苛刻的应力筛选，其抗冲击能力和工作稳定性得到验证，从根本上降低了在逆变器、电源等严苛应用中的早期失效风险。

选型替代实战建议

当您考虑用250N1F2A进行国产替代时，建议进行如下验证：

1. 电路仿真与温升评估：利用其提供的详细参数（如Ciss, Coss, Crss, Qg）更新仿真模型，预演替代后的开关行为与损耗。
2. 样机实测：在双脉冲测试平台及实际样机上，重点测试开关波形、关键点温升及系统效率，与使用原型号的数据进行比对。
3. 兼容性检查：其提供TO-220、TO-263、TO-3PN等多种封装（对应型号FHP/FHS/FHA250N1F2A），需确认与现有PCB布局及散热设计的机械兼容性。

总而言之，国产替代已从“能用”步入“好用且可靠”的阶段。飞虹半导体250N1F2A对于英飞凌IPP030N10N3G的替代，不仅是一对一的产品对标，更是为工程师提供了一个在性能、可靠性与供应链韧性上更均衡的优质选项。在追求自主可控的今天，了解和评估这类优秀的国产场效应管，已成为电子工程师与采购人员的必备功课。
