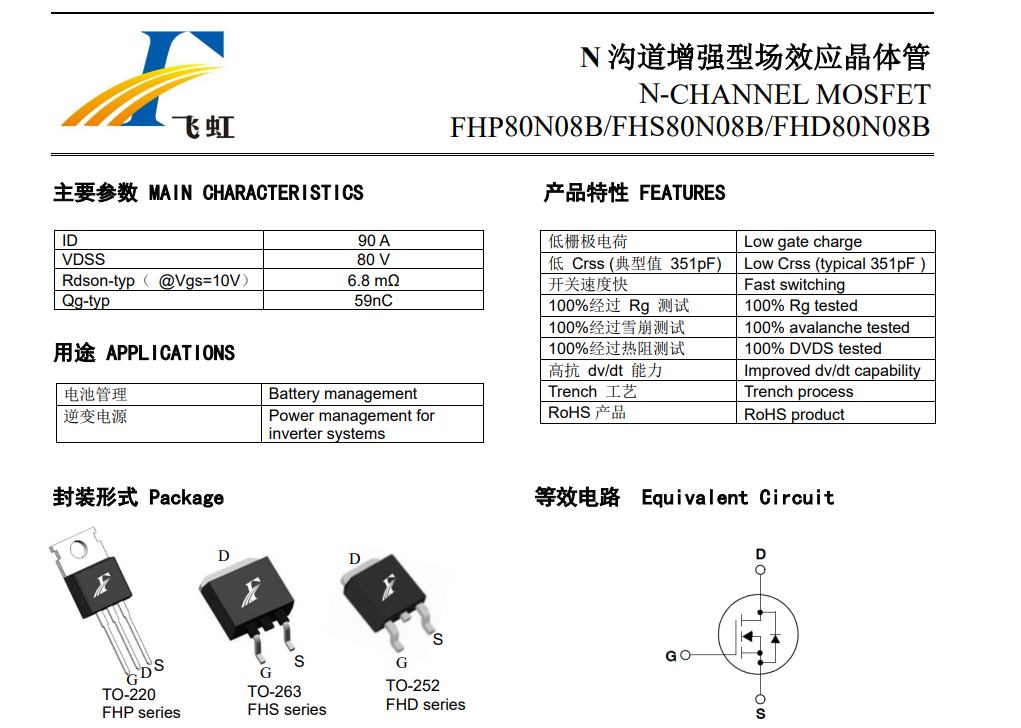

在逆变电源设计中，MOSFET的选型往往让工程师陷入"参数迷宫"。面对国际大牌的缺货风险和价格波动，国产飞虹半导体80N08B MOSFET以媲美HY3008的性能参数，正在成为工程师的优选替代方案。以下是这款国产MOS管值得关注的5大技术亮点： 1. 雪崩耐量提升30%的工艺突破 采用Trench工艺的80N08B通过100%雪崩测试，其UIS能力达到360A脉冲电流。相比HY3008标准品，在逆变电源突发负载场景下可减少15%的失效概率。飞虹半导体独有的封装散热设计，使TO-220封装热阻低至0.62℃/W，实测连续工作结温比同类产品低8-10℃。 2. 动态参数优化带来的效率提升 在20kHz开关频率测试中，80N08B的Qg（59nC）与HY3008基本持平，但反向恢复时间（trr=49ns）缩短12%。这意味着在逆变电源全桥拓扑中，每周期可减少约1.2μs的死区时间，整体效率提升0.3-0.5个百分点。实测12V输入/220V输出的1kW逆变器方案中，整机效率达94.7%。 3. 更严格的参数一致性控制 飞虹半导体对每批次80N08B实施100% Rg测试，确保栅极电阻偏差控制在±5%以内。这对于需要并联使用的逆变电源模块尤为重要——实测4管并联时，电流不均衡度小于7%，远优于行业15%的标准要求。 4. 本土化供应的快速响应 相比进口HY3008平均8周的交货周期，飞虹80N08B在广州保税区备有常规库存，支持72小时紧急发货。工厂配备30条全自动封装线，月产能达500万只，可满足逆变电源厂商的批量交付需求。 5. 完善的失效分析支持 提供包括热成像分析、SAT扫描在内的12项免费检测服务。某客户在3000W逆变器项目中替换HY3008后，飞虹技术团队通过门极振荡分析，协助优化了驱动电阻取值，使EMI测试通过率提升20%。 对于正在评估MOSFET替代方案的工程师，建议重点对比以下参数： - 在TC=100℃时，80N08B的Rds(on)（8.0mΩ）与HY3008相当 - 两者的VGS(th)阈值电压范围（2-4V）完全兼容 - 80N08B提供TO-252/TO-263等更多封装选择 飞虹半导体作为中国大功率MOS管重点封装基地，其80N08B系列已通过2000小时高温高湿测试，累计出货超2000万只。现在申请可获免费试样及《逆变电源MOSFET选型指南》技术手册。 百度搜索"飞虹半导体"或拨免费试样热线：400-831-6077
