储能电源MOS管选型难？拆解170N8F3A如何以低损耗破局

文章类别：MOS管资讯发布时间：2026-02-04 浏览量：232 分享至：

在储能电源、逆变器等设备的DC-DC功率变换电路中，MOS管的性能直接决定了整机的效率、温升与可靠性。面对市面上纷繁的型号与参数，硬件工程师的选型工作宛如一场精密的“平衡术”。今天，我们以国产mos管厂家飞虹半导体的170N8F3A为例，聚焦储能应用，拆解其参数背后的设计价值。
选型核心矛盾：导通损耗欲低，则需RDS(on)小；开关损耗欲减，则需Qg、Ciss小。二者往往相互制约，如何取舍？

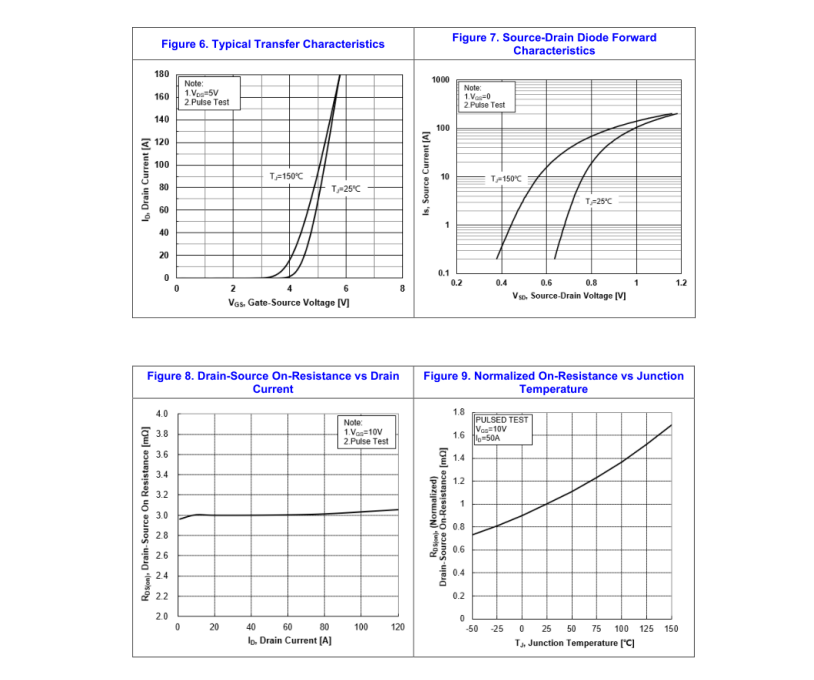

一、攻克导通损耗：SGT工艺的“低阻”奥秘在储能电源的Boost或同步整流电路中，场效应管的导通内阻RDS(on)是产生通态损耗的主因。170N8F3A采用先进的SGT（Shielded Gate Transistor）工艺，其VGS=10V时的典型RDS(on)低至2.95mΩ（最大值4mΩ）。这一数值意味着在数十至上百安培的工作电流下，其产生的导通压降与热量显著低于普通工艺产品，为提升整机轻载及满载效率奠定了坚实基础。
二、优化开关损耗：关注FOM值与电容特性高频开关场景下，栅极电荷Qg和输入电容Ciss直接影响驱动损耗与开关速度。170N8F3A的Qg为124nC，Ciss为6234pF，属于同电压电流等级中的优化水平。更为关键的是，其品质因数FOM（RDS(on)*Qg）表现优异，实现了导通性能与开关性能的良好平衡。这有助于工程师在设计中降低驱动电路的压力，获得更干净、快速的开关波形，减少电压电流重叠带来的开关损耗。
三、强化系统可靠性：热管理与稳健性设计储能设备可能工作于户外高温环境，热设计至关重要。170N8F3A的TO-220封装（型号FHP170N8F3A）结到管壳热阻RθJC低至0.60℃/W，意味着热量能更高效地从芯片传递到散热器。其85V的VDS额定值，典型雪崩击穿电压可达96V，为13-17串锂电池保护板应用提供了充足的电压裕量，增强了系统应对电压尖峰的能力。厂家承诺的100%雪崩（EAS）测试与100%热阻测试，更是从源头保障了每一颗器件的坚固性与一致性。
工程师选型提示：面对标称参数接近的型号，务必关注厂商是否提供100%的可靠性筛查测试。这能有效规避因器件离散性导致的批量失效风险，尤其在热应力与电应力苛刻的应用中。
四、无缝替换的价值：以170N8F3A代换STP170N8F7在实际研发或供应链调整中，工程师常需寻找性能相当的替代型号。飞虹170N8F3A的一个明确对标与可代换型号便是国际大厂的STP170N8F7。从关键参数对比来看，两者在电压电流等级、导通电阻、封装形式上高度匹配。选择170N8F3A进行代换，不仅能获得前述的性能与可靠性优势，还能有效规避市场翻新件、假货的风险，实现供应链的自主与优化，且通常无需改动原有驱动电路设计，降低了验证成本与风险。
总结而言，在储能电源这类对效率、温升、成本及可靠性均有严苛要求的领域，选对一颗MOS管至关重要。飞虹170N8F3A凭借SGT工艺带来的低导通损耗、优化的开关品质因数、扎实的可靠性测试以及便捷的代换可行性，为电子工程师提供了一个经过充分验证的国产优质选项。这不仅是单一器件的选择，更是对电路整体性能与供应链安全的一次有力升级。
