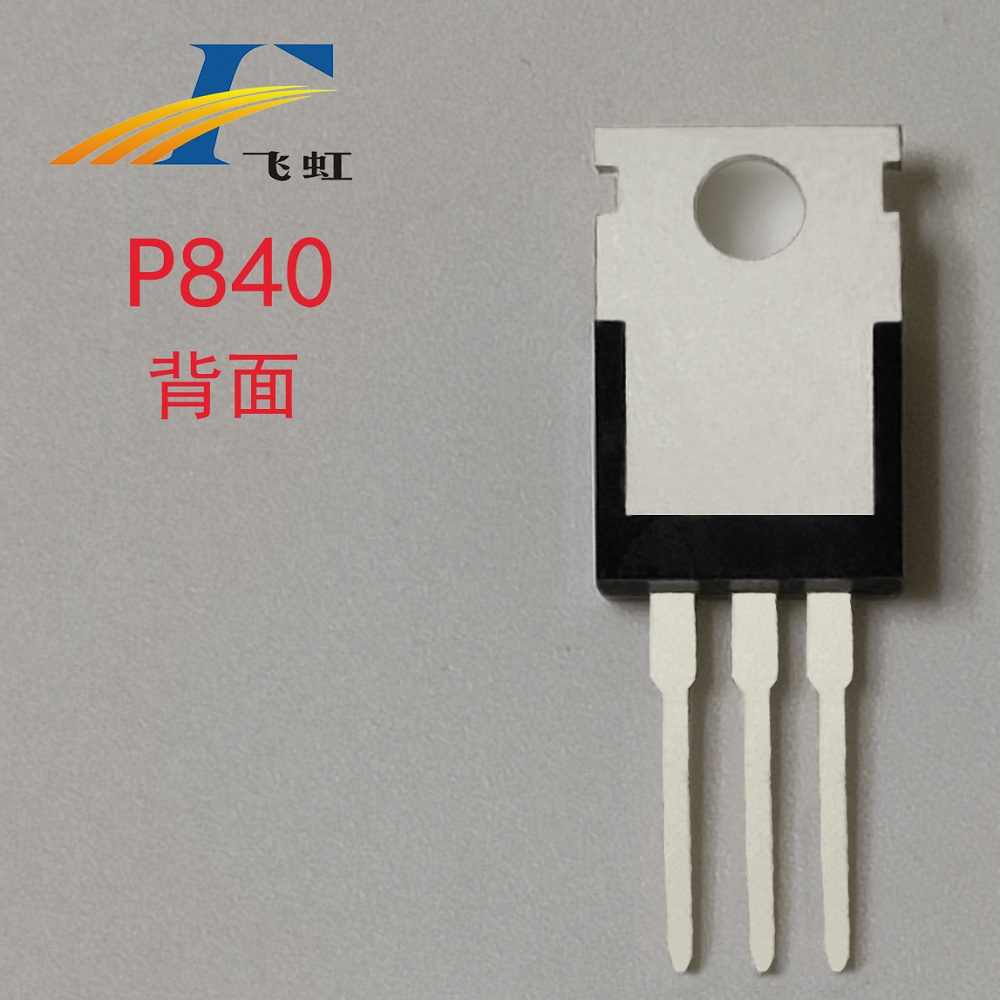

FHP840/FHF840

发布时间：2017-05-23 11:04:22

行业通用名：TK8A50D、9N50、IRF840等

查看规格书 >

  • 840为N沟道增强型高压功率场效应管。该产品广泛适用于300W逆变器后级电路，DC-AC电源转换器，DC-DC电源转换器，高压H桥PMW马达驱动。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(Ω)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)
FHP840/FHF840
N
TO-220/TO-220F
30
2-4
9
500
-
0.8

产品详情

【产品描述】


飞虹840，为N沟道增强型高压功率场效应管。该产品广泛适用于300W逆变器后级电路，DC-AC电源转换器，DC-DC电源转换器，高压H桥PMW马达驱动。对标其它场效应管品牌型号：TK8A50D、9N50、IRF840；



【产品特点】


FHP840/FHF840，9A, 500V, RDS(on) = 0.8Ω(max) @VGS = 10 V低电荷、低反向传输电容开关速度快，大芯片，耐过载冲击；



【产品参数】


Model

Polarity

Package

PIN

Vgs（±V）

VTH（V）

ID（A）

BVdss（V）

Rdson[Ω]（max）

型号

极性

封装形式

脚位排列

Vgs=10V

840

N

TO-220/

TO-220F

GDS

30

2-4

9

500

0.8

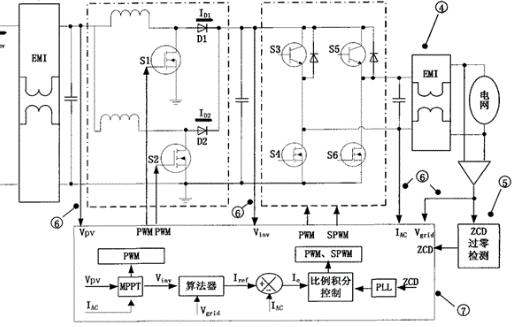

【应用举例】
