在户外储能电源的研发前线，硬件工程师们常常面临一个两难困境：为实现高功率密度而压缩空间，还是为确保稳定运行而牺牲效率？问题的核心，往往聚焦在功率转换电路中的那颗“心脏”——MOS管（亦称场效应管）上。
热设计：从参数看“降温”密码户外储能电源的DC-DC升压或逆变模块，持续大电流工作是其常态。若MOS管的导通损耗（I²·RDS(ON)）和开关损耗过大，产生的热量若不能及时导出，将直接导致结点温度飙升，轻则效率下降，重则热失效。

传统的选型可能只盯着RDS(ON)，却忽略了热阻这一关键“导热性能”指标。热阻Rth(j-c)决定了热量从芯片内部传递到外壳的难度。
以场效应管厂家飞虹半导体的170N1F4A（TO-220封装，型号FHP170N1F4A）为例，其结到壳的热阻低至0.55℃/W。这意味着，每耗散1瓦的功率，结温仅比外壳温度高0.55摄氏度。对比同类产品，这一优异的热特性为工程师的散热设计留出了更大裕量，允许在相同散热条件下承载更高功率，或使用更精简的散热方案。
效率与驱动的精妙平衡除了静态损耗，开关损耗是影响整机效率的另一大因素。开关损耗与栅极电荷总量（Qg）和开关频率密切相关。业内常用品质因子FOM（RDS(ON)*Qg）来综合评价一款MOSFET的开关性能。

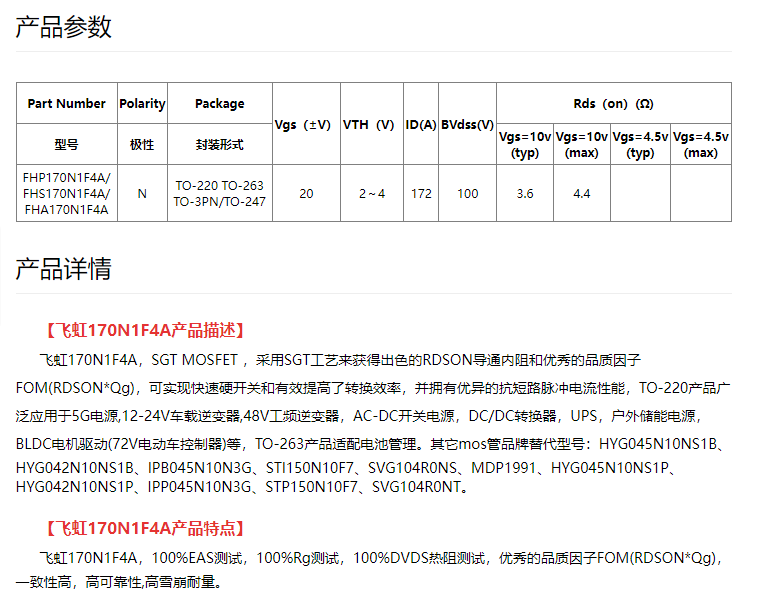

核心参数聚焦：170N1F4A导通电阻 RDS(ON)： VGS=10V时，典型值仅3.6mΩ，意味着更低的导通压降与损耗。

栅极总电荷 Qg： 低至90nC，可显著降低驱动电路的负担和开关损耗。

品质因子 FOM： 优秀的RDS(ON)与Qg乘积，确保在硬开关拓扑（如推挽、半桥）中既能实现快速开关，又能维持高效率。
这使得170N1F4A在户外储能电源的升压或逆变级中表现出色。快速的开关特性（如tr=32ns，tf=27ns）减少了开关过渡时间，直接转化为更低的开关损耗和更高的系统转换效率。
可靠性的“终极考验”户外应用环境复杂，瞬间的负载冲击或短路风险是设计的必考虑项。工程师的痛点在于，市场上部分器件参数虚标或未经严格测试，在极端条件下极易“暴雷”。
飞虹170N1F4A的亮点在于其100%雪崩能量（EAS）测试、100%栅极电阻（Rg）测试以及100%动态热阻测试。这意味着每一颗出厂器件都经历了苛刻的可靠性验证，确保其在面对意外的电压尖峰、短路脉冲电流时，拥有更强的耐受能力和一致性。这对于追求高可靠性和长寿命的户外储能产品而言，是至关重要的保障。
在器件替代方面，170N1F4A可作为MDP1991等型号的一种高性能国产化代替选择。工程师在选型时，除了比对基本电压电流参数，更应深入考察其热阻、FOM值及可靠性测试报告，这些才是决定产品长期稳定运行的内核。
国产优质场效应管厂家的崛起，为电子工程师提供了更多元、可靠的供应链选择。深入了解如170N1F4A这般在特定应用场景下经过参数深度优化的产品，或许是我们在下一次电源设计迭代中，实现性能与成本双重突破的关键。
