FHP7809

发布时间：2017-05-23 11:17:11

行业通用名：等

查看规格书 >

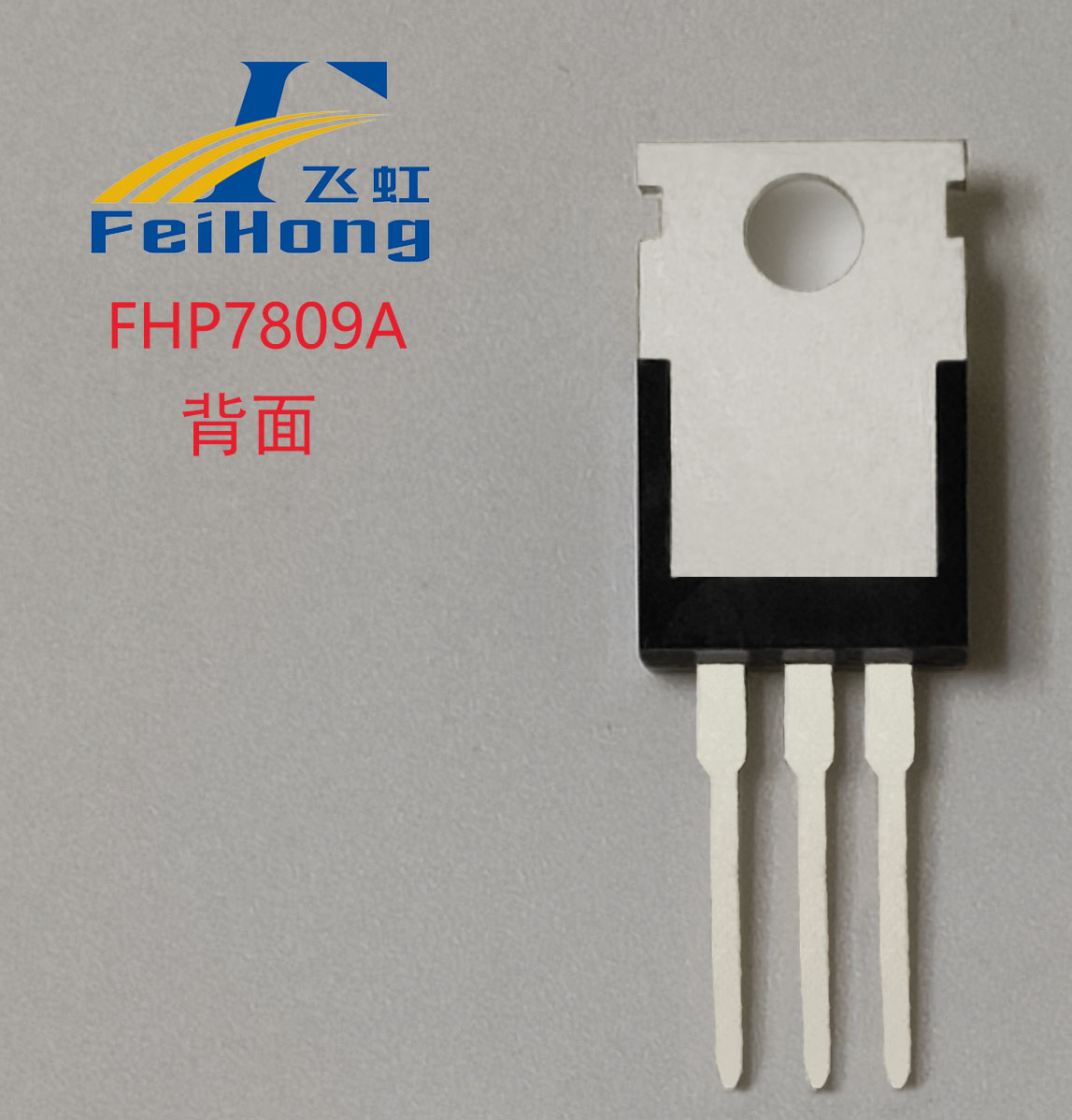

  • FHP7809A为飞虹TO-220三端稳压，输出9 V、1.5 A，压差仅2 V，73 dB高纹波抑制，内置过热与短路保护，0-125 ℃宽温稳定，极简外围，适合工业与消费电子电源。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Package PIN Iout(A) Vout（V） VI（V）
型号 封装形式 管脚排列 min max
FHP7809
TO-220
IGO
1.5
8.6
9.4
35

产品详情

FHP7809A 核心参数特点

输出电压：9 V，精度 ±4 %（8.6–9.4 V 全载全温）

最大连续电流：1.5 A

推荐输入：11.5–24 V（极限 35 V）

压差：典型 2 V@1 A

线性调整率：≤180 mV；负载调整率：≤180 mV

纹波抑制：73 dB（120 Hz）

静态电流：5 mA（Typ）

短路限流：≈230 mA，峰值 2.2 A

温度系数：1.0 mV/℃；结温 0–125 ℃，TO-220 封装
