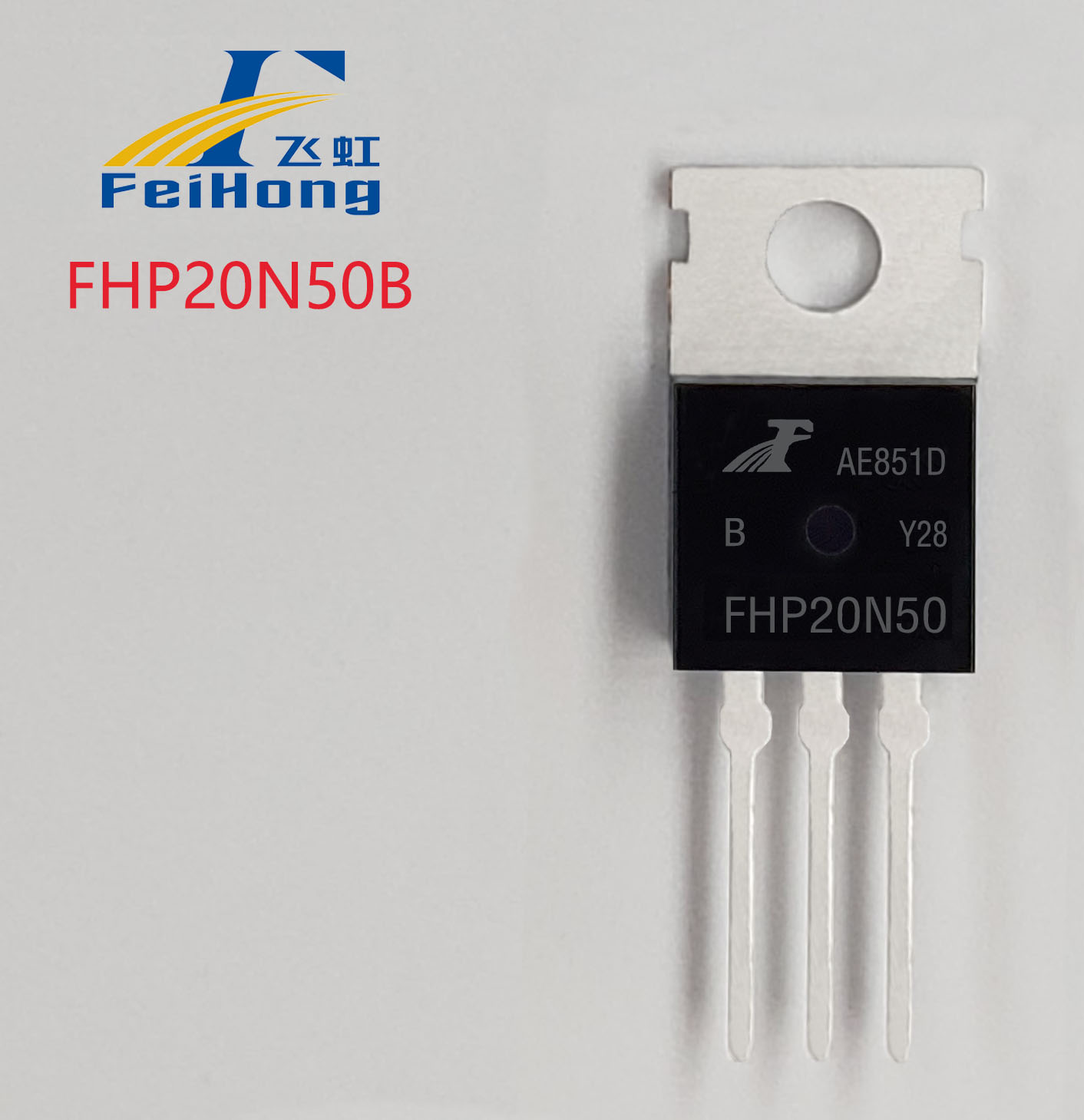

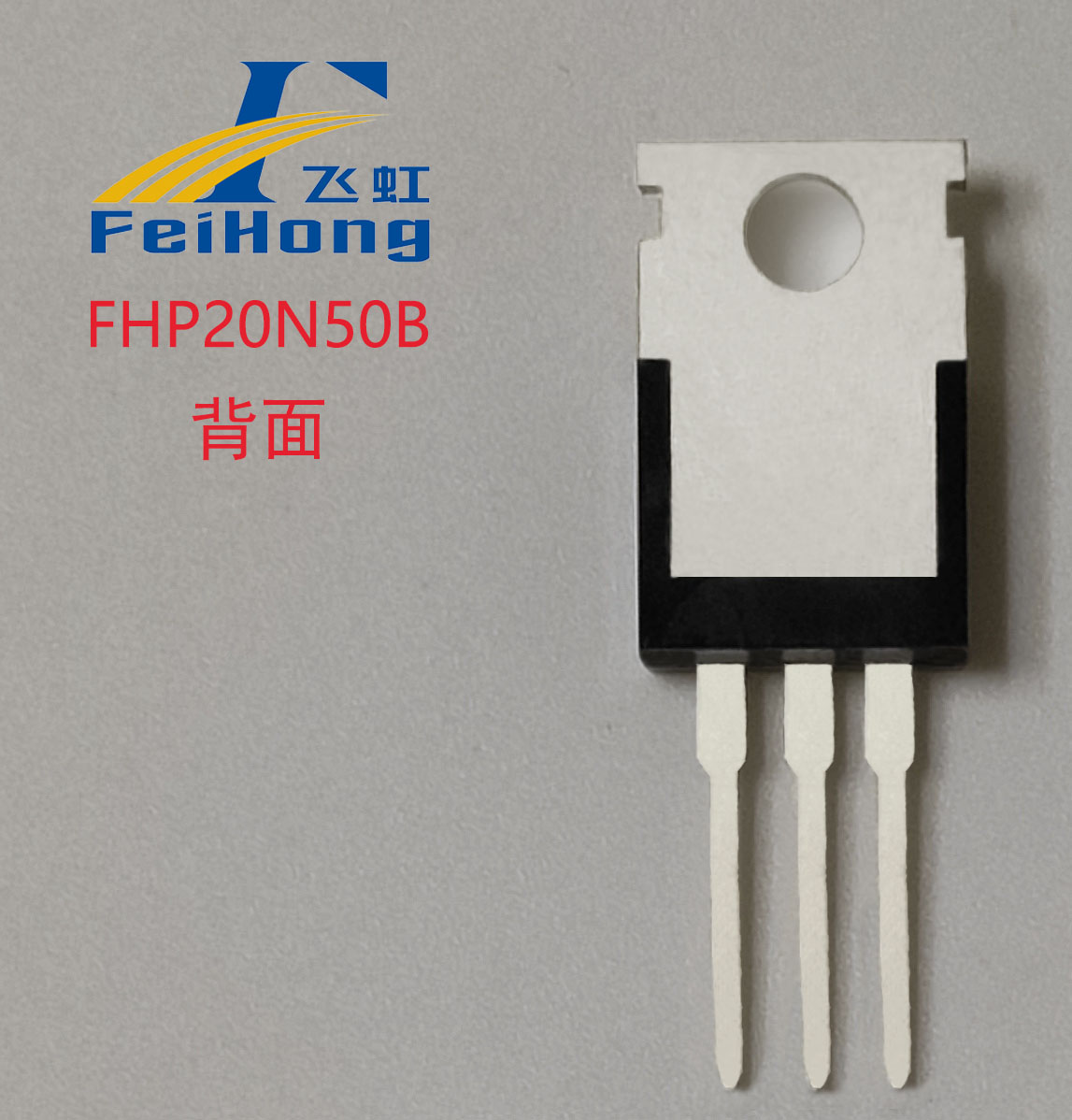

逆变电源、工业开关电源、电焊机及高压电机驱动等应用，对核心功率开关器件有严苛要求：高耐压、大电流、低损耗及出色的抗冲击能力。TO-220封装的FHP20N50B型号MOS管凭借其出色的散热性能与参数特点，成为这类中高功率应用的选型推荐。

它不仅具备20A电流、500V耐压的参数，而且还是纯国产自主可控的场效应管。能帮助电子工程师对标代换CS20N50等型号来使用。

一、FHP20N50B在高压高效的电路设计特点

1、高压大电流，应对复杂工况：

高达500V的漏源击穿电压（VDS）与20A的连续漏极电流（ID），使其能够从容应对AC-DC、DC-AC转换中的高压母线以及感性负载带来的电压尖峰，确保逆变电源、开关电源的稳定运行。

2. 优异的导通与开关性能，提升整体效率：

在VGS=10V条件下，其导通电阻（RDS(on)）典型值低至0.23Ω，最大值为0.3Ω，有效降低了导通损耗。

同时，凭借18pF的低反向传输电容（Crss）与56nC的低栅极总电荷（Qg），实现了快速的开关速度（td(on)=33ns, tr=75ns），显著降低了开关损耗，特别适用于高频化的开关电源设计。

3. 强驱动兼容性与宽安全工作区：

栅源极电压（VGS）范围达±30V，兼容性更强，有效防止栅极误触发。产品经过100%雪崩测试，具备单脉冲245mJ的雪崩能量（EAS）承受能力，为应对电源启停、负载突变等异常情况提供了坚实的可靠性保障。

二、FHP20N50B核心参数的适配与型号代换

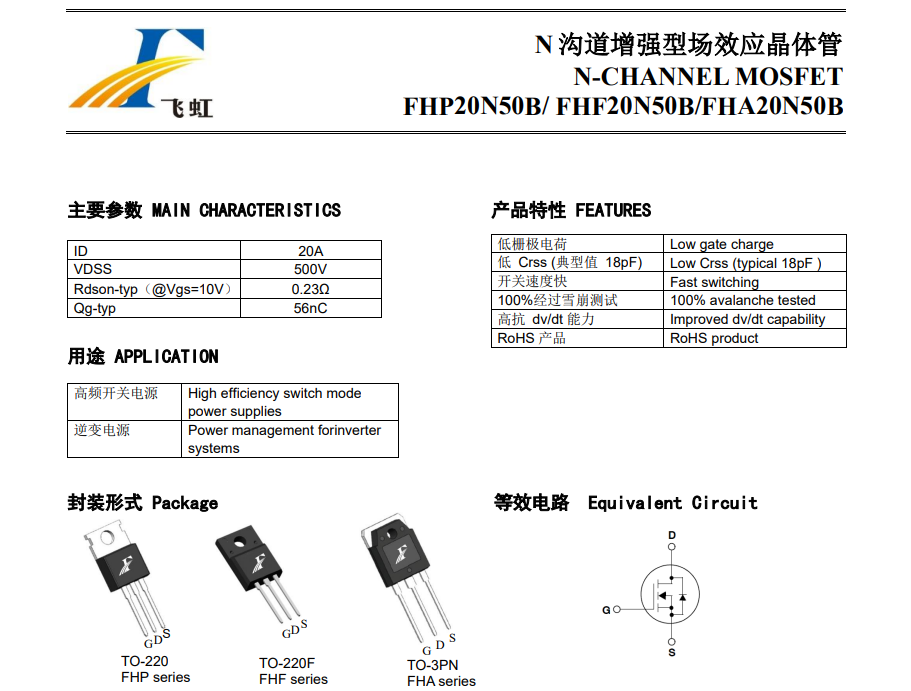

该器件为N沟道增强型高压功率MOSFET，其关键参数如下，供电子工程师在设计中进行快速评估与匹配：

• VDSS: 500V
• ID: 20A (TC=25℃)
• IDM: 80A
• RDS(on): 0.23Ω(TYP) / 0.3Ω(MAX) @VGS = 10 V, ID=10A
• VGS(th): 2.0--4.0V
• Qg (总栅极电荷): 56nC
• EAS (单脉冲雪崩能量): 245mJ
• 封装: TO-220

FHP20N50B是一款针对高压、高频应用的功率MOSFET，其综合性能使其能对标代换CS20N50等型号；并使用于逆变电源电路、高频开关电源、DC-AC逆变器（特别是1000W级别）、电焊机、工业电机驱动等领域的理想MOS管。

作为扎根广州的国家级大功率MOS管重点封装基地，飞虹半导体集研发、生产、销售于一体，专注于场效应管、MOS管、IGBT单管及三极管等分立器件的制造。

公司拥有超13000平方米的现代化厂房与300多人的专业团队，产品已广泛应用于音响、家电、LED照明、电脑电源、充电器、逆变器及汽车电子等领域，为国内电器厂商提供了稳定优质的国产半导体配套服务。

如需样品或技术咨询，欢迎通过免费热线：400-831-6077联系我们，或直接百度搜索 "飞虹半导体" 获取更多产品信息。
