FHL170N1F4A

发布时间：2023-08-18 20:12:04

行业通用名：ON:FDBL86066 ;竞品为车规产品，除去在车规应用，对标其他工业应用需求。等

查看规格书 >

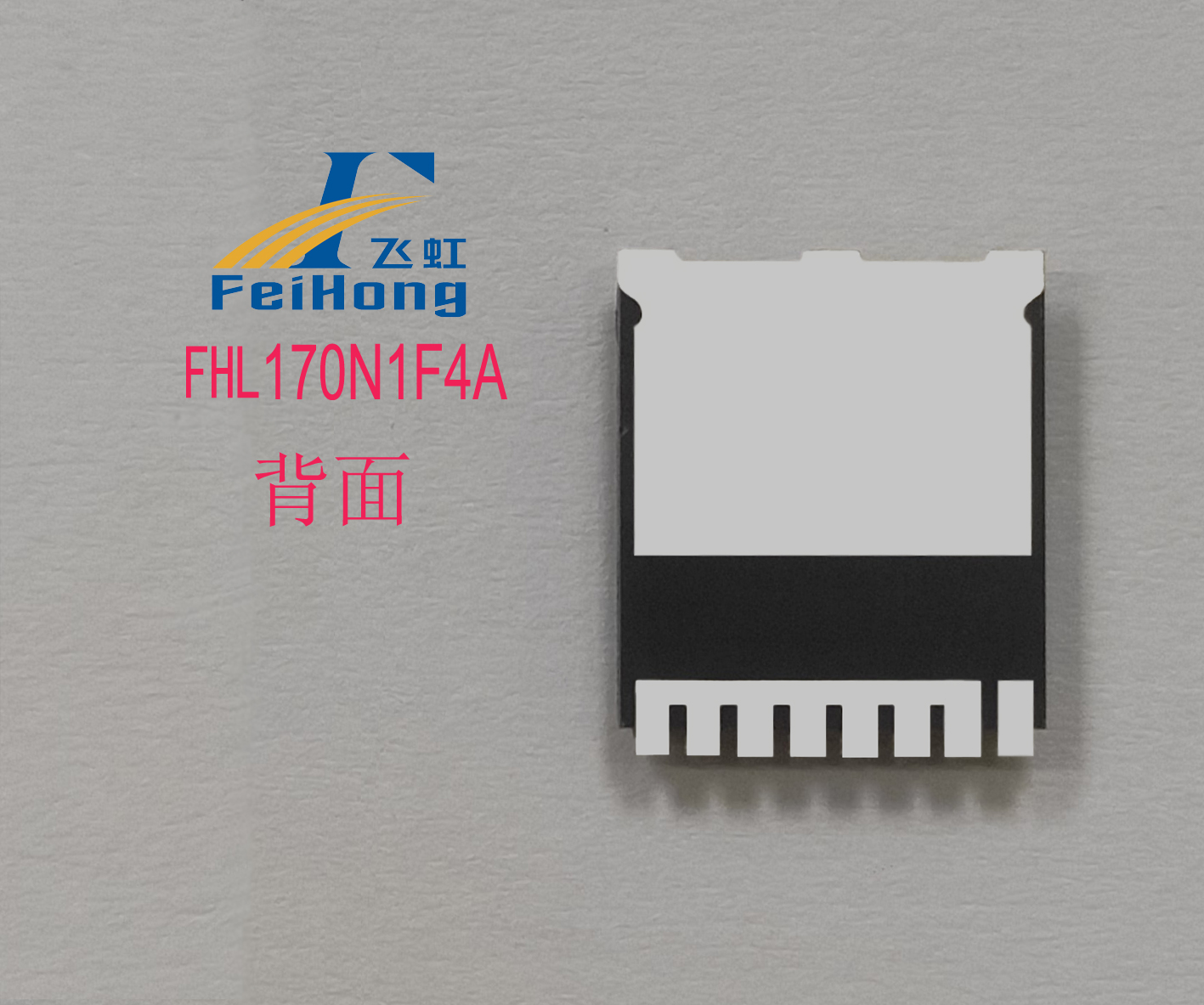

  • FHL系列产品采用TOLL-8L封装外形，其封装产品具有小体积、低封装内阻、低寄生电感、低热阻等特点，适合电动自行车、电动摩托车、电动观光车、锂电保护、通信电源等高功率密度应用场景。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)		 Vgs=4.5v
(typ)		 Vgs=4.5v
(max)
FHL170N1F4A
N
TOLL-8
20
2~4
172
100
3.2
4.0

产品详情

【FHL170N1F4A产品类型】


【FHL170N1F4A产品描述】

     FHL系列产品采用TOLL-8L封装外形，其封装产品具有小体积、低封装内阻、低寄生电感、低热阻等特点，适合电动自行车、电动摩托车、电动观光车、锂电保护、通信电源等高功率密度应用场景。



【FHL170N1F4A产品特点】


  1. 低导通内阻，支持更小的阻抗和更大的峰值电流。

  2. 100% EAS测试

  3. 100% DVDS热阻测试，更低的热阻，带来优异的温升表现。

  4. 100% Rg测试

  5. 封装电感小，带来出色的EMI特性和可靠性，满足工业级可靠性要求



      【FHL170N1F4A应用举例】

      BMS





高频开关电源：PD电源、通信电源、同步整流


电机控制：电动自行车、电动摩托车、电动三轮车、电动四轮观光车、电动叉车
